Crosby

Egenskaber: Den patenterede kilewirelåskonstruktion er beregnet til brug med en højstyrke kompakterede og rotationsfrie stålwirer. Kilewirelåsen giver, sammen med de fleste wirer, en vedvarende styrke på 80% af wirens minimum brudstyrke. Wireenden er sikret med en wireklemme mod kilen, dette forhindrer at kilen løsner sig eller bliver slået ud.















  • Materiale: Støbt stål.
  • Mærkning: ID kode og producentens symbol.
  • Overflade: Malet, kiler og tilbehør leveres med galvaniseret overfladebehandling.
  • Standard: EN 13411-6

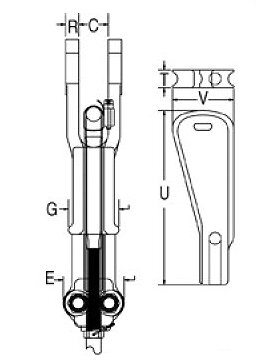

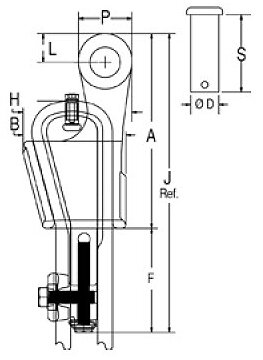

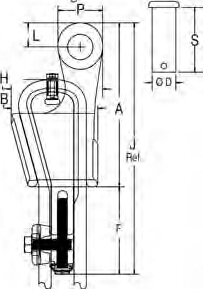

Art. Nr. Diameter (mm) Diameter (mm) Wire dia in. A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) J (mm) L (mm) P (mm) R (mm) S (mm) T (mm) U (mm) V (mm) Vægt
kg
CAD
10.201035254 28 1-1/8 365 176 57,2 57,2 102 174 85,9 198 539 57,4 108 25,4 138 31,8 300 107 26
10.201035218 14-16 5/8 210 114 31,8 30,2 76,2 103 54,1 117 313 31 57,2 14,2 82,6 19,1 175 66 5,8
10.201035227 18-19 3/4 251 132 38,1 35,1 82,6 122 62,0 136 373 35,6 66,5 16,8 92,2 22,4 194 76,7 8,8
10.201035236 20-22 7/8 286 149 44,5 41,4 96,8 146 68,3 156 431 42,4 79,5 19,1 109 25,4 241 88,1 13
10.201035245 24-26 1 325 167 50,8 50,8 96,8 146 74,7 179 471 51,1 95,3 22,4 119 28,7 264 97 17
10.201035272 30-32 1-1/4 415 219 66,5 63,5 114 197 90,7 238 612 59,4 114 26,9 168 35,1 352 148 40
