Generelt: Åben kilewirelås med pin fra De Haan kan bruges som midlertidig forbindelse mellem ståltov og wire. Ved at stramme ståltovet i keglen er forbindelsen sikret. Alle åbne kilewirelåse har pin eller bolt. Ikke-standardstørrelser eller tilpassede produkter kan fås på forespørgsel.

Standard: ISO 3189

WLL: 20% af MBL

Temperatur: -40 op til +200 grader Celsius

Standardcertificering: Certificate of Conformity, 3.1 material Certificate EN 10204

  • Materiale: støbt stål
  • Overflade: malet eller galvaniseret
  • Sikkerhedsfaktor: 5:1
Art. Nr. Type Brudstyrke
ton

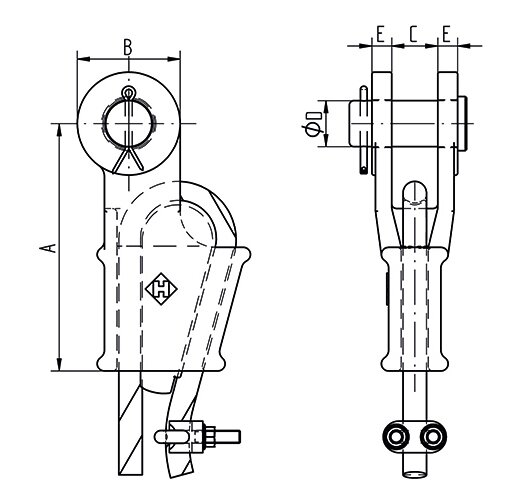

Overflade Wire dia. (Inch) Wire dia. (mm) A (mm) B (mm) C (mm) D (mm) E (mm) Vægt
kg
CAD
10.21OWS005PGAL 0.5 10 G 3/8 9-10 146 47 20,5 20 11 1,7
10.21OWS01PGAL 1 16 G 1/2 11-13 146 57 25,5 25 12 2,3
10.21OWS02PGAL 2 25 G 5/8 14-16 176 70 32 30 14 3,9
10.21OWS03PGAL 3 32 G 3/4 17-19 212 80 38 35 16 6,1
10.21OWS04PGAL 4 45 G 3/4 20-22 240 96 44 41 19 9,3
10.21OWS05PGAL 5 70 G 1 23-26 274 114 51 51 22 14,8
10.21OWS06PGAL 6 100 G 1 1/8 27-29 310 130 57 57 25 21,1
10.21OWS06PP 6 100 P 1 1/8 27-29 310 130 57 57 25 21,1
10.21OWS07PP 7 110 P 1 1/4 30-33 350 146 63 63 28 32,8
10.21OWS07PGAL 7 110 G 1 1/4 30-33 350 146 63 63 28 32,8
10.21OWS08PP 8 125 P 1 3/8 34-36 400 148 69 63 28 39,3
10.21OWS08PGAL 8 125 G 1 3/8 34-36 400 148 69 63 28 39,3
10.21OWS09PP 9 150 P 1 1/2 37-40 450 160 76 70 30 52,5
10.21OWS09PGAL 9 150 G 1 1/2 37-40 450 160 76 70 30 52,5
10.21OWS10PP 10 200 P 1 5/8 41-43 500 174 76 76 33 67,5
10.21OWS10PGAL 10 200 G 1 5/8 41-43 500 174 76 76 33 67,5
10.21OWS11PP 11 260 P 1 3/4 - 1 7/8 44-48 550 200 89 89 39 98,2
10.21OWS11PGAL 11 260 G 1 3/4 - 1 7/8 44-48 550 200 89 89 39 98,2
10.21OWS12PGAL 12 280 G 2 49-53 650 200 101 95 46 122,5
10.21OWS12PP 12 280 P 2 49-53 650 200 101 95 46 122,5
10.21OWS13PP 13 360 P 2 1/4 56 660 250 113 108 53 178,4
10.21OWS13PGAL 13 360 G 2 1/4 56 660 250 113 108 53 178,4
10.21OWS14PGAL 14 450 G 2 1/2 63 840 270 127 121 60 281
10.21OWS14PP 14 450 P 2 1/2 63 840 270 127 121 60 281
10.21OWS15PP 15 520 P 3 75 1.000 300 146 133 76 469
10.21OWS15PGAL 15 520 G 3 75 1.000 300 146 133 76 469
10.21OWS16PP 16 625 P 3 1/4 - 3 3/8 81-86 1.100 300 159 140 79 610
10.21OWS16PGAL 16 625 G 3 1/4 - 3 3/8 81-86 1.100 300 159 140 79 610

Overflade G = galvaniseret

Overflade P = malet RAL 5013 blå
