Crosby

Øjelterminal med inkorporeret reduceret bearbejdet område på skaftet, som svarer til det rigtige efter presning. Før presning, giver dette en tydelig visuel forskel i skaftdiameter.
Efter presning er en jævn skaftdiameter skabt, hvilket giver mulighed for en ”QUIC CHECK TM” visuel inspektion.
Terminaler har virkningsgrad på 100% baseret på wirestyrken.
Standard: Crosby tegning.

  • Materiale: Carbon stål.
  • Mærkning: ID kode og producentens symbol.
  • Overflade: Ugalvaniseret.
  • Sikkerhedsfaktor: 5:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

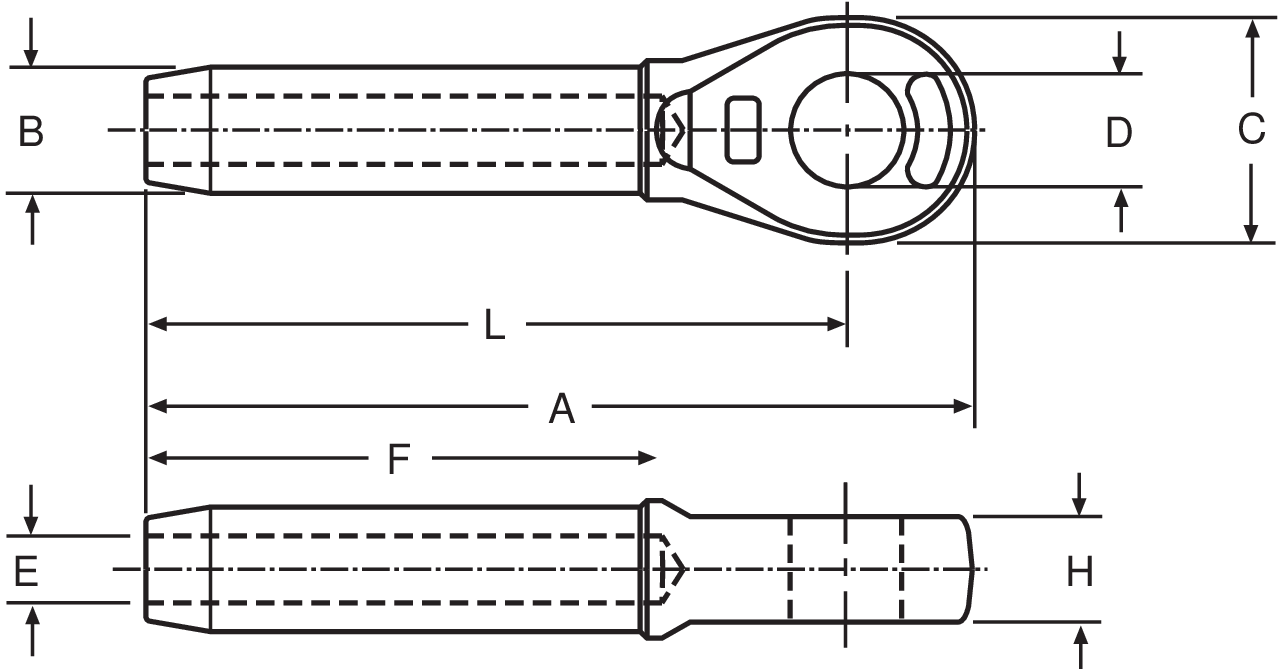

Art. nr. WLL
ton
Diameter
mm
Max. after swage dia.
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H
mm
L
mm
Vægt
kg
CAD
10.101039325 5,4 6 11,7 109 12,7 35,1 19,1 6,85 54 12,7 89,0 0,15
10.101039343 11,8 8 18,0 138 19,6 41,1 22,4 8,65 81 17 114 0,34
10.101039361 13,6 9-10 18,0 138 19,6 41,1 22,4 10,4 81 17 114 0,33
10.101039389 18,1 11-12 23,1 176 24,9 51,0 26,9 12,2 108 21,8 146 0,64
10.101039405 21,3 13 23,1 176 24,9 51,0 26,9 14,0 108 21,8 146 0,64
10.101039423 31,8 14 29,5 220 31,8 60,5 31,8 15,5 135 28,7 184 1,32
10.101039441 34,9 16 29,5 220 31,8 60,5 32,5 17 135 28,7 184 1,29
10.101039469 43,5 18-20 36,1 261 39,4 73 36,6 20,3 162 33,3 219 2,27
10.101039487 51,5 22 39,4 303 43,2 79 44 23,9 189 38,1 257 3,08
10.101039502 71,4 24-26 45,7 344 50,5 92 52,5 26,9 216 44,5 292 4,72
10.101039520 83,3 28 52,0 382 57,0 102 58,5 30,2 243 51 324 6,72
10.101039548 109 32 58,5 430 64,5 114 65 33,8 270 57 365 9,78
10.10103956 136 33-34 65,0 473 71 127 65 36,8 297 57 400 12,9
10.101039584 181 38-40 71,5 511 78 140 71,5 40,1 325 63 432 17,3
10.101039600 228 44 77,5 598 86 159 90,5 47,2 378 76 508 23,1
10.101042589 272 48-52 90,5 702 100 184 96,5 53,5 432 82,5 584 40,5
