Crosby

Egenskaber: Gaffelterminal med inkorporeret reduceret bearbejdet område på skaftet, som svarer til det rigtige efter presning. Før presning, giver dette en tydelig visuel forskel i skaftdiameter.
Efter presning er en jævn skaftdiameter skabt, hvilket giver mulighed for en ”QUIC CHECK TM” visuel inspektion.
Terminaler har virkningsgrad på 100% baseret på wirestyrken.

Standard: Crosby tegning.

  • Materiale: Carbon stål.
  • Mærkning: ID kode og producentens symbol.
  • Overflade: Ugalvaniseret.
  • Sikkerhedsfaktor: 5:1.

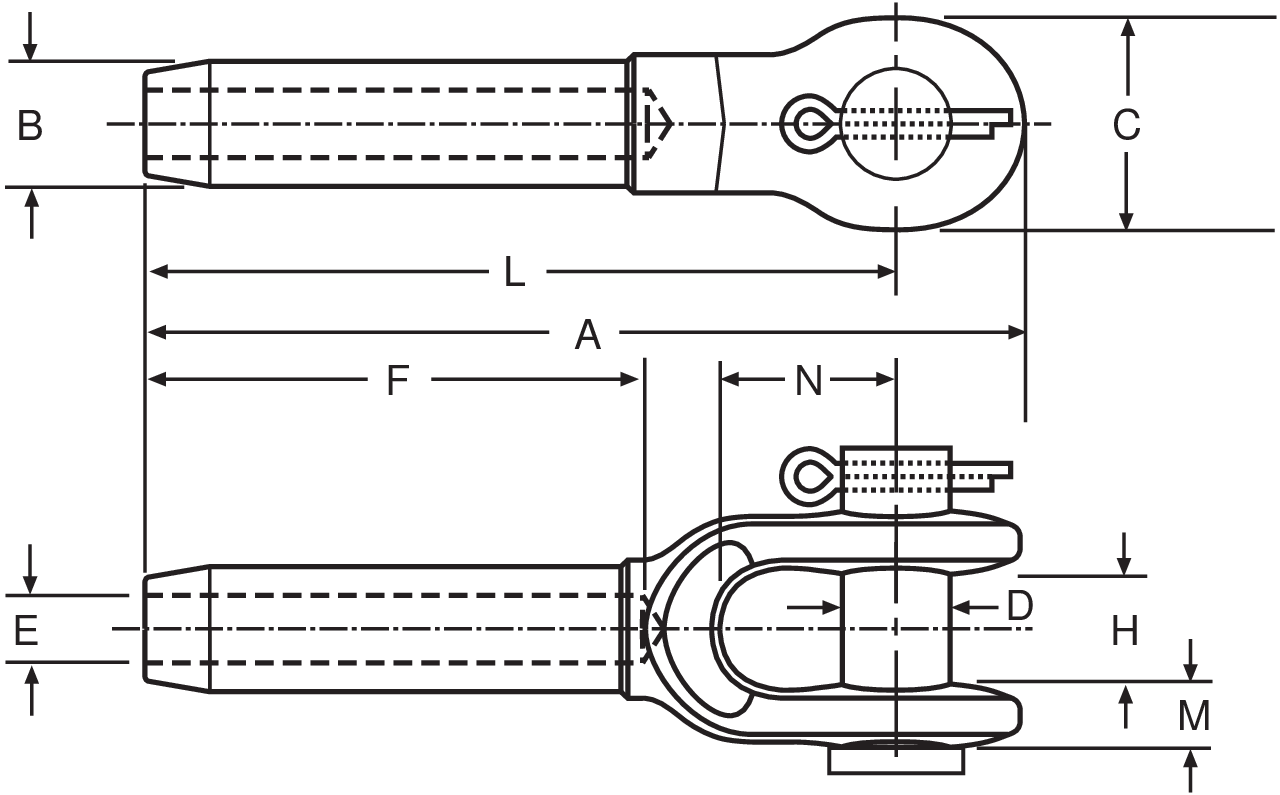

Art. Nr. Wire Ø (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) H (mm) L (mm) M (mm) N (mm) Vægt
kg
CAD
10.101039021 6 122 12,7 35,1 17,5 6,85 54,0 17,5 102 9,65 38,1 0,24
10.101039049 8 159 19,6 41,1 20,6 8,65 81,0 20,6 135 11,9 44,5 0,51
10.101039067 9-10 159 19,6 41,1 20,6 10,4 81,0 20,6 135 11,9 44,5 0,59
10.101039085 11-12 198 24,9 51,0 25,4 12,2 108 25,4 170 14,2 51,0 0,94
10.101039101 13 198 24,9 51,0 25,4 14,0 108 25,4 170 14,2 51,0 0,94
10.101039129 14 241 31,8 60,5 30,2 15,5 135 31,8 207 17,3 57,0 2,12
10.101039147 16 241 31,8 60,5 30,2 17,0 135 31,8 207 17,3 57,0 2,05
10.101039165 18-20 294 39,4 70,0 35,1 20,3 162 38,1 254 20,3 70,0 3,62
10.101039183 22 341 43,2 79,5 41,1 23,9 189 44,5 295 23,9 82,5 5,23
10.101039209 24-26 393 50,5 93,5 51,0 26,9 216 51,0 340 26,9 95,5 8,07
10.101039227 28 440 57,0 105 57,0 30,2 245 57,0 381 30,2 108 11,5
10.101039245 32 484 64,5 114 63,5 33,8 272 63,5 419 31,0 119 16,1
10.101039263 34-36 532 71,0 127 63,5 36,8 297 63,5 461 35,1 133 19,8
10.101039281 38-40 589 78,0 140 70,0 40,1 325 76,0 502 43,4 145 26,5
10.101039307 44 676 86,0 170 89,0 47,2 378 89,0 584 53,6 171 40,3
10.101042767 48-52 799 100 203 95,5 53,5 432 102 683 60 203 66
