Blue Wave


  • Egenskaber: Gaffel-gaffel.
  • Materiale: Rustfri stål AISI 316.
  • Overflade: Poleret.
Art. Nr. Brudstyrke
ton

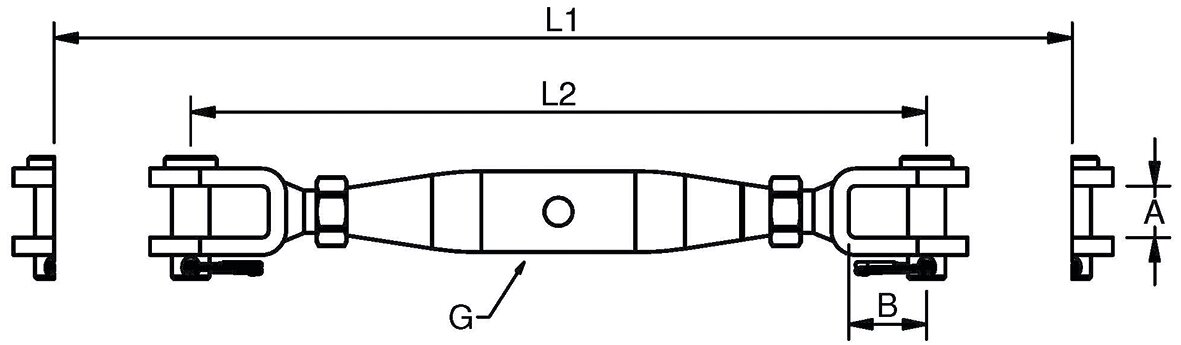

Pakning stk. Pin størrelse G gevind A (mm) B (mm) L1 (mm) L2 (mm) Vægt
kg/100 stk.
CAD
11.50120005 0,8 10 5 M5 7,5 12 180 126 5,1
11.50120006 1 10 5 M6 7,5 12 200 138 9
11.50120006X 1,2 10 6 M6 9,5 13 202 140 14
11.50120008 1,6 10 6 M8 9,5 13 234 158 14
11.50120008X 2,2 10 8 M8 11 15 240 166 15
11.50120010 3,2 10 8 M10 11 15 272 188 24
11.50120010X 3,5 10 9,5 M10 12 19 280 196 26
11.50120012 5,1 5 12 M12 14 25 350 244 52,5
11.50120012X 5,1 5 14 M12 18 32 370 269 72,2
11.50120014 6,9 5 12 M14 14 25 387 267 63,5
11.50120014X 6,9 5 14 M14 18 32 405 295 84,5
11.50120016 9,4 5 14 M16 18 32 446 313 100
11.50120016L 9,4 5 14 M16 22 30 442 309 100
11.50120016X 9,4 5 16 M16 18 33 446 313 100
11.50120020 14 BULK 19 M20 24 48 550 390 197
11.50120020L 14 BULK 19 M20 30 47 546 386 197
11.50120022 18,2 BULK 22 M22 30 57 653 472 448
11.50120024 21 BULK 25 M24 30 62 769 536 638
11.50120027 23 BULK 28 M27 32 68 825 590 881
11.50120030 28 BULK 32 M30 35 76 907 647 1,06
11.50120036 41 BULK 35 M36 40 86 990 715 1,657

Bemærk: Brudlast bestemmes af gaffelbolt og gevind.
! M20>M36 Fås med gevind i bronze inserts i en S/S krop.
