Ringmøtrik til almene formål.
Kun godkendt til løft som en integreret del af en maskine (Maskindirektivet). Ved andet brug skal den næste størrelse WLL anvendes.

Bruger information
Øjebolte/øjemøtrikker i denne kvalitet er beregnet til permanent forbindelse på udstyr som motorer, kontrolkabinetter, gearkasser, etc.

Værdierne angivet for øjebolte/øjemøtrikker anvendt med to-parts slings (f.eks. tabel linie 2) dækker kun hvis vinklen mellem slingforgreningen og den vertikale sling ikke overstiger 45°. Større vinkler og enhver anden sidelast af øjebolte/øjemøtrikker skal undgåes.

Art. Nr. WLL
Ton

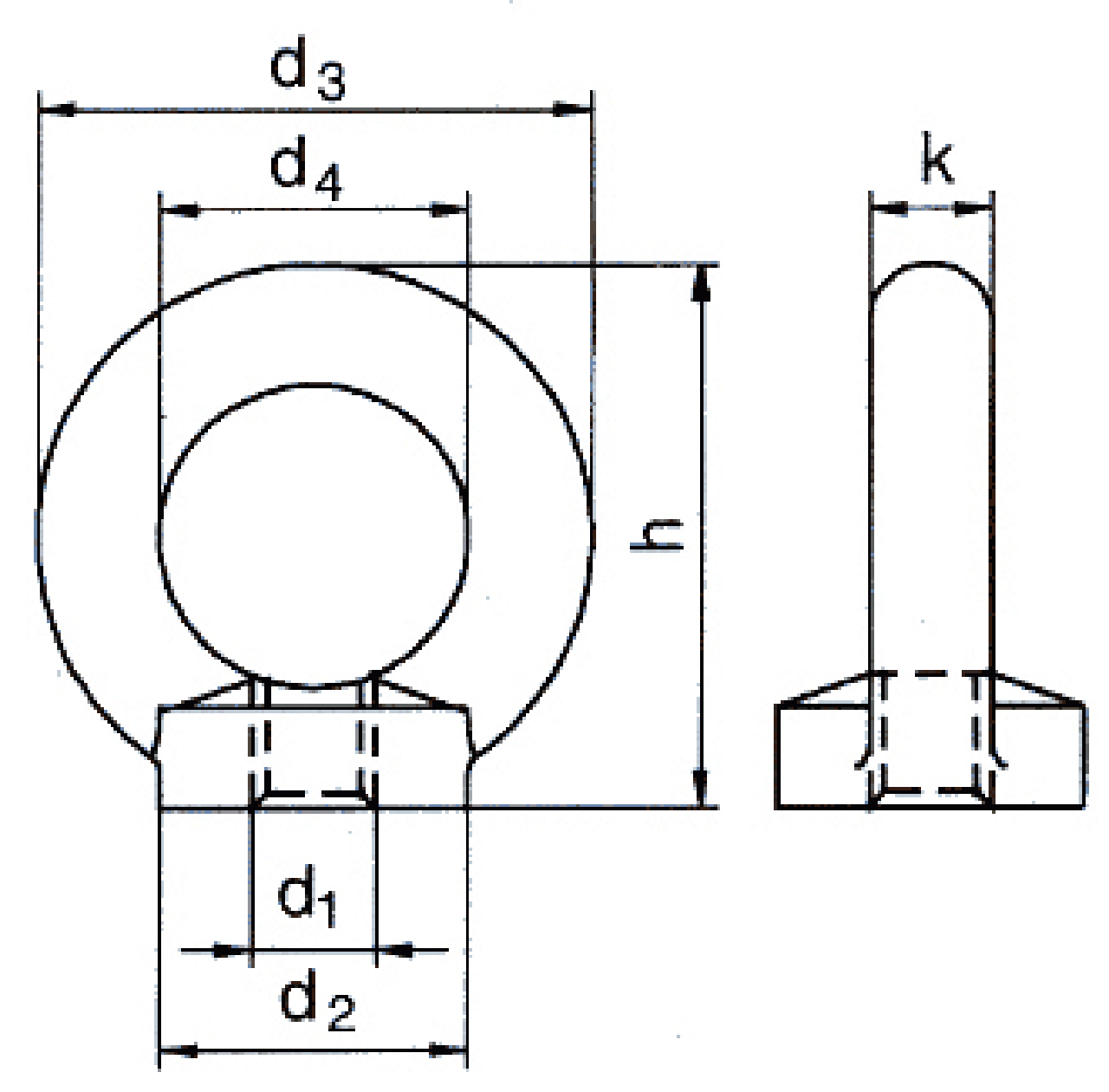

D1 (mm) D2 (mm) d3 mm d4 (mm) h (mm) k (mm) Vægt
kg/100 stk.
CAD
11.4058206S 0,07 M6 20 36 20 36 8 5
11.4058208S 0,14 M8 20 36 20 36 8 5
11.4058210S 0,23 M10 25 45 25 45 10 9
11.4058212S 0,34 M12 30 54 30 53 12 16
11.4058216S 0,7 M16 35 63 35 62 14 24
11.4058220S 1,2 M20 40 72 40 71 16 36
11.4058224S 1,8 M24 50 90 50 90 20 72
