Crosby

Generelt: Universalklo til løft i alle retninger. IPU10 lodret løfteklo er beregnet til at løfte, vende , flytte eller vertikal overførsel af ark, plader eller fremstillinger fra vandret til lodret og nedefra til vandret (180°) efter behov. Det leddelte løfteøje giver mulighed for at kloen kan placeres og løfte lasten fra alle retninger.
Bred vifte af kæbeåbninger fra 0-155 mm. Fås i en bred vifte af udformninger:
• IPU10 - Standard klo for materialer med en overfladehårdhed op til 37Rc (345 HB).
• IPU10J - Større kæbe åbning.
• IPU10S - Til brug med rustfrit stål materiale.
• IPU10H - Til brug med materialer med en overfladehårdhed op til 47Rc (450 HB).
• Fuld 180° drejningsinterval for materiale overførsel, drejning eller flytning.
• Lås åben, lås lukket evne med låsen til forspænding på materiale og slip materiale.
• Valgfri IP -5000 Stinger samling til rådighed. Giver mulighed for nem befæstigelse mellem klon og hejsekrog.



  • Mærkning: Logo, WLL, kæbe kapacitet, serienummer, dato for prøvebelastningstest og CE - mærkning.
  • Overflade: Orange/blå malet.
  • Standard: EN 13155
  • Bemærk: Min. belastning er 10% af WLL .
  • Sikkerhedsfaktor: 4:1
Art. Nr. WLL
Ton

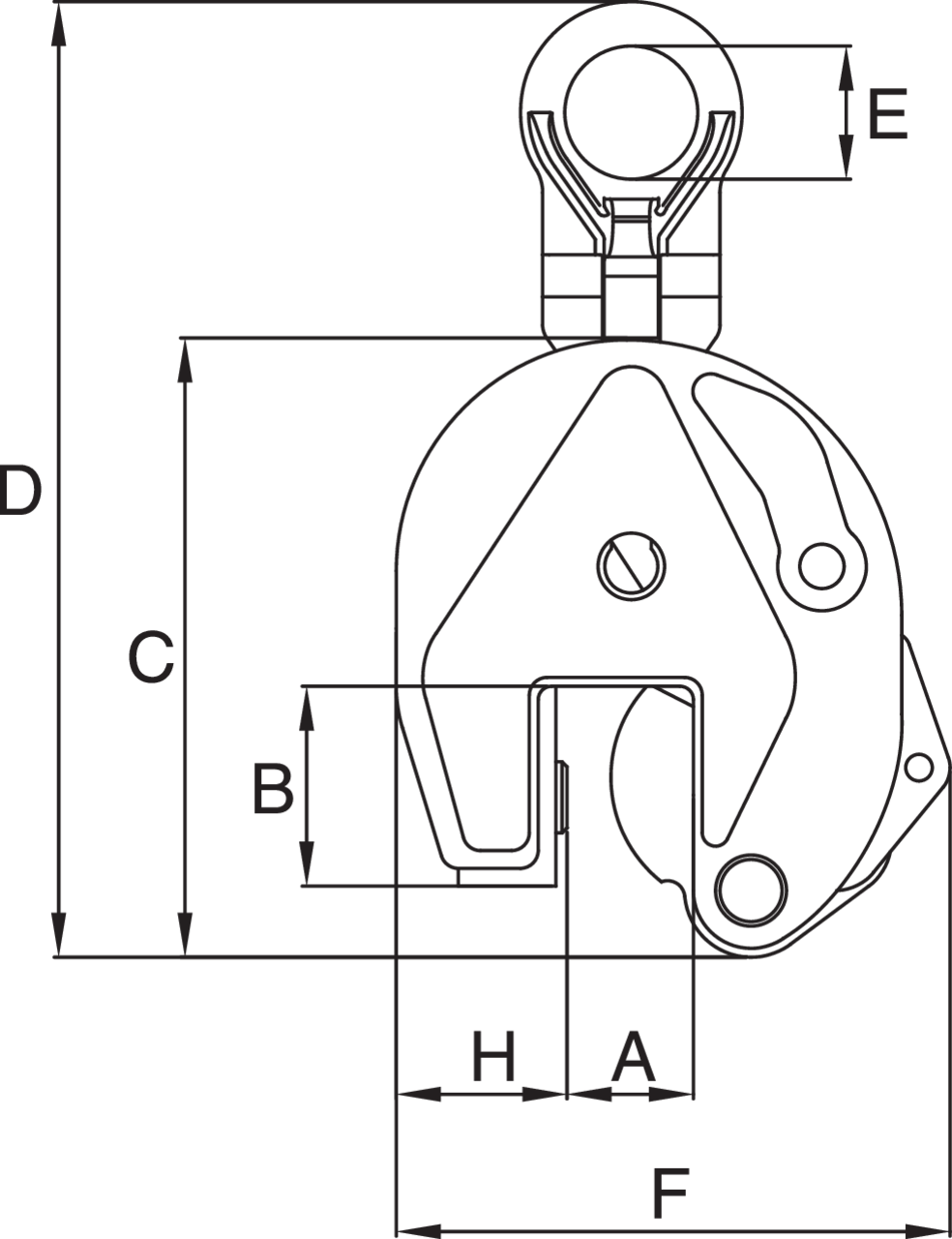

I P model Åbning (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) J (mm) K (mm) Vægt
kg
CAD
16.012701675 0,5 0.5-IPU10 0-16 44 130 216 40 115 42 28 - 11 1,9
16.012701663 1 1-IPU10 0-20 45 139 225 40 127 42 38 - 11 2,4
16.012701677 2 2-IPU10 0-35 78 201 368 70 188 64 55 - 16 8,5
16.012701665 3 3-IPU10 0-40 100 253 436 75 222 78 60 - 20 14,8
16.012701667 4,5 4.5-IP10 0-40 100 253 436 75 227 82 65 - 20 16
16.012701669 6 6-IPU10 0-50 126 302 525 80 292 84 95 44 20 24
16.012702469 6 6-IPU10J 50-100 126 302 515 80 336 84 95 44 20 26,5
16.012701671 9 9-IPU10 0-50 126 325 552 80 310 94 104 44 20 29,5
16.012701673 9 9-IPU10J 50-100 126 325 550 80 360 94 105 44 20 30,5
16.012701679 12 12-IPU10 0-54 160 392 616 80 433 121 137 41 25 57
16.012701681 12 12-IPU10J 54-108 178 438 662 80 491 121 136 41 25 65
16.012701683 16 16-IPU10 5-64 180 463 736 88 492 121 153 45 25 79
16.012701685 16 16-IPU10J 64-128 208 521 784 88 562 121 160 45 25 85
16.012701687 22,5 22.5-IPU10 5-80 222 554 863 110 565 139 186 49 25 126
16.012701689 22,5 22.5-IPU10J 80-155 255 628 938 110 660 139 196 49 25 149
16.012701691 30 30-IPU10 5-80 222 554 868 110 580 153 186 54 30 141
16.012701693 30 30-IPU10J 80-155 255 628 942 110 660 153 196 54 30 165
