Crosby

IP10H lodret løfteklo bruges til løft, vending, flytning eller vertikal overførsel af meget hårde (op til 472HV10 (450 HB) ark, plader eller fabrikationer fra vandret til lodret og nedefra til vandret (180°) efter behov. Normalt bruges den som et enkeltpunktsløft, eller den anvendes med et sprederåg med flere lodrette nedfaldsliner.
Fås i en bred vifte af modeller:

  • IP10 - Standard klo for materialer med en overfladehårdhed op til 363HV10 (345 HB).
  • IP10J - Større kæbe åbning.
  • IP10S - Til brug med rustfrit stålmateriale.
  • IP10H - Til brug med materialer med en overflade hårdhed op til 472HV10 (450 HB).

Konfigurationer:

  • Højere arbejdsbelastningsgrænser kan fås på forespørgsel.
  • Der findes et bredt udvalg af kæbeåbninger: 0 til 60 mm.
  • Svejset legeret stålkrop for stor styrke og mindre størrelser. Smedede legeringsdele, hvor det er nødvendigt.
  • Individuelt prøvebelastet til 2 gange WLL med certificering.
  • Brugermanual og testcertifikat medfølger hver løfteklo.

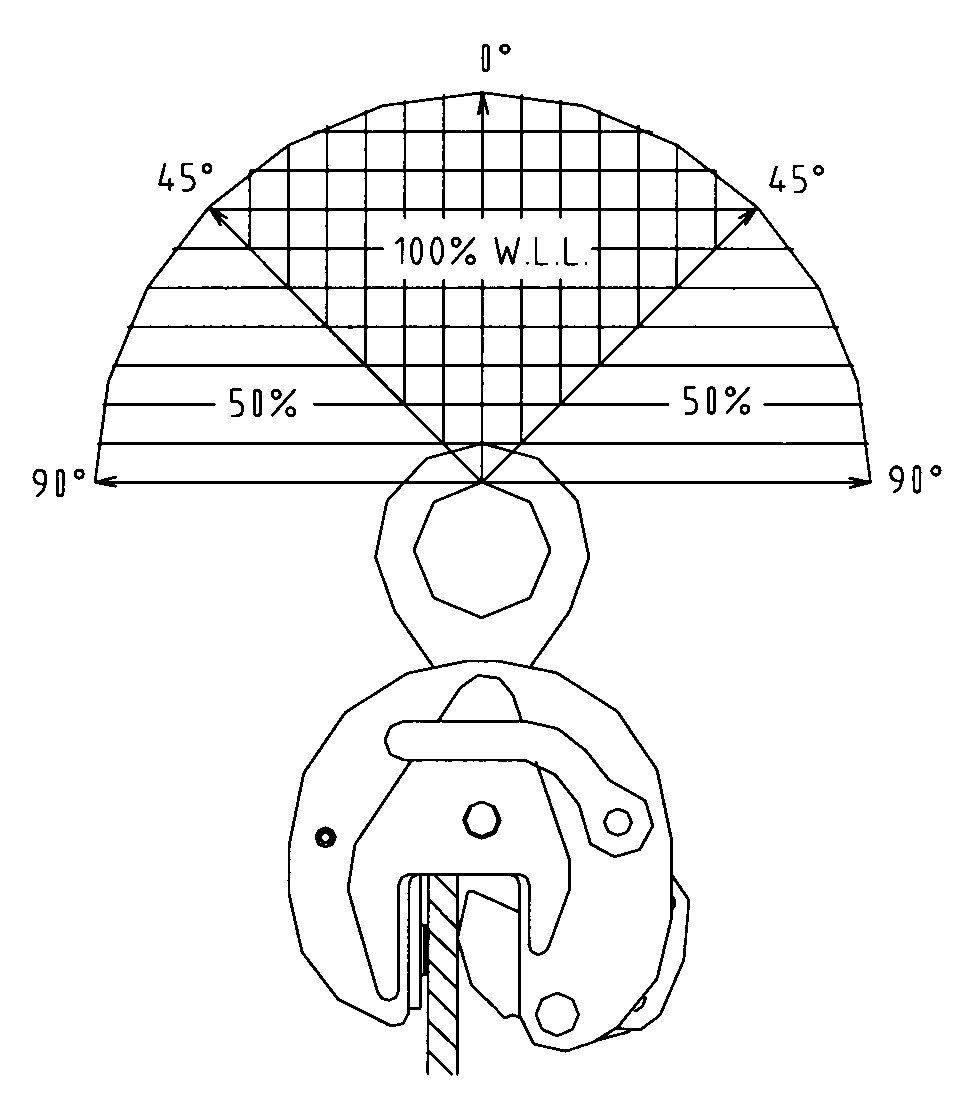

  • Fuld 180° drejningsinterval for materiale overførsel, drejning eller flytning.
  • Lås åben, lås lukket evne med lås til forspænding på materiale og slip på materiale.
  • Vedligeholdelses- og reparationssæt er tilgængelige.
  • Alle størrelser er udstyret med RFID.

Design faktor: Baseret på EN 13155.

  • Materiale: Legeret stål
  • Mærkning: I henhold til standard, CE
  • Overflade: Orange/blå malet.
  • Standard: EN 13155
  • Bemærk: Min. belastning er 10% af WLL.
Vertikal løfteklo IP10

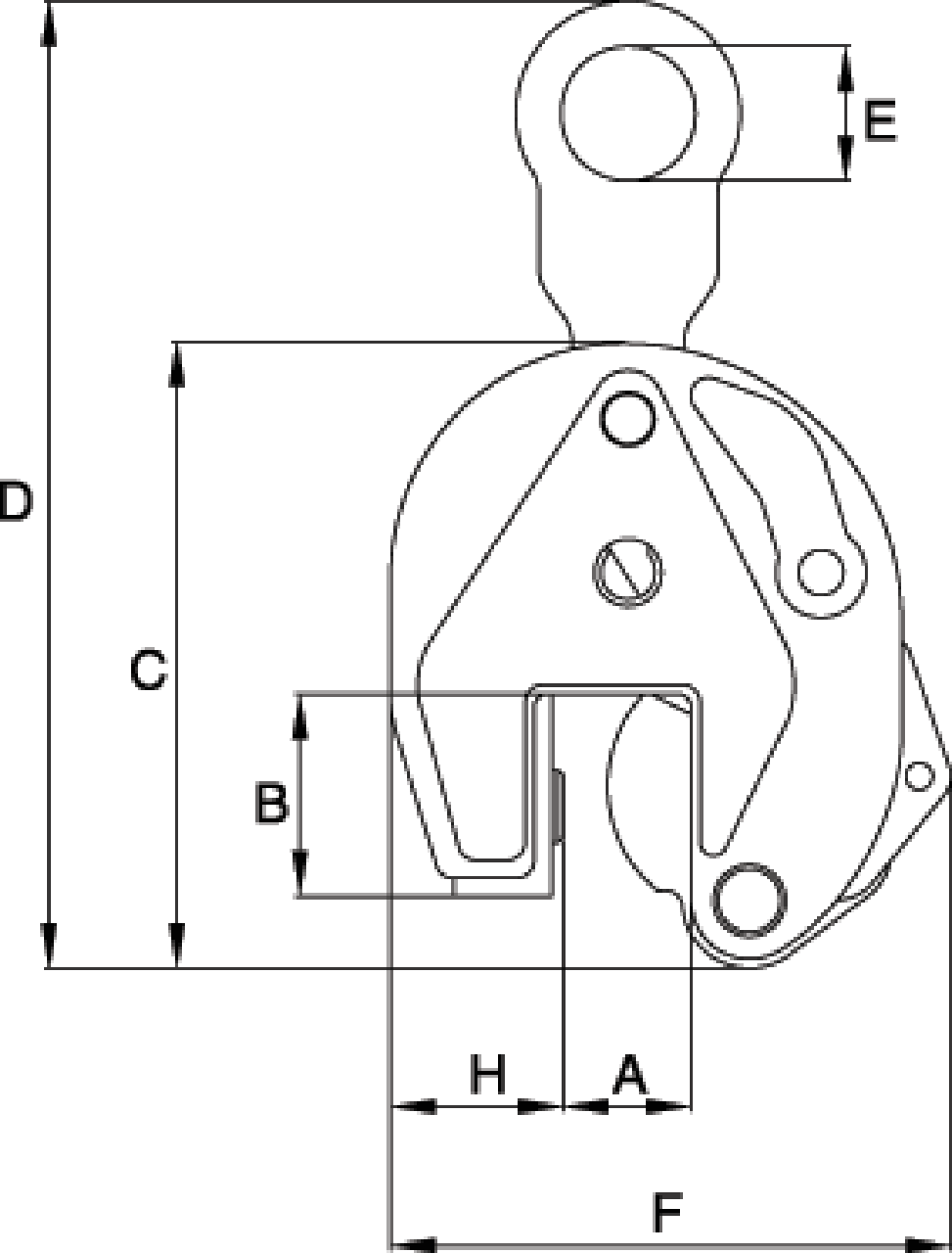

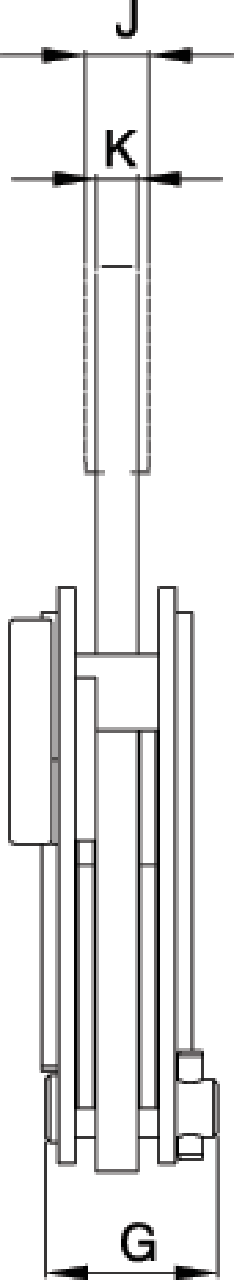

Vertikal løfteklo IP10 tegning
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. WLL
ton
I P model Åbning
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
Vægt
kg
CAD
16.012702174 0,5 0.5-IP10H 0-16 44 130 207 40 115 42 28 11 11 1,8
16.012702162 0,75 0.75-IP10H 0-20 45 139 219 40 130 28 38 11 11 2,2
16.012702176 1 1-IP10H 0-35 78 201 330 70 188 64 55 16 16 7,6
16.012702164 2 2-IP10H 0-40 100 253 434 75 222 78 60 20 20 13,8
16.012702166 3 3-IP10H 0-40 100 253 434 75 227 82 65 20 20 15
16.012702168 4,5 4.5-IP10H 0-50 126 302 517 80 292 84 95 20 20 23,5
16.012702170 6 6-IP10H 0-50 126 325 544 80 310 92 105 25 25 27,5
16.012703530 25 25-IP10H 0-60 169 40 - 47 184 320 220 87 87 74
