Generelt: Ovalring for connex og svejset system.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakering.
  • Standard: EN 1677-4
  • Sikkerhedsfaktor: 2:1.
  • Klasse: 10

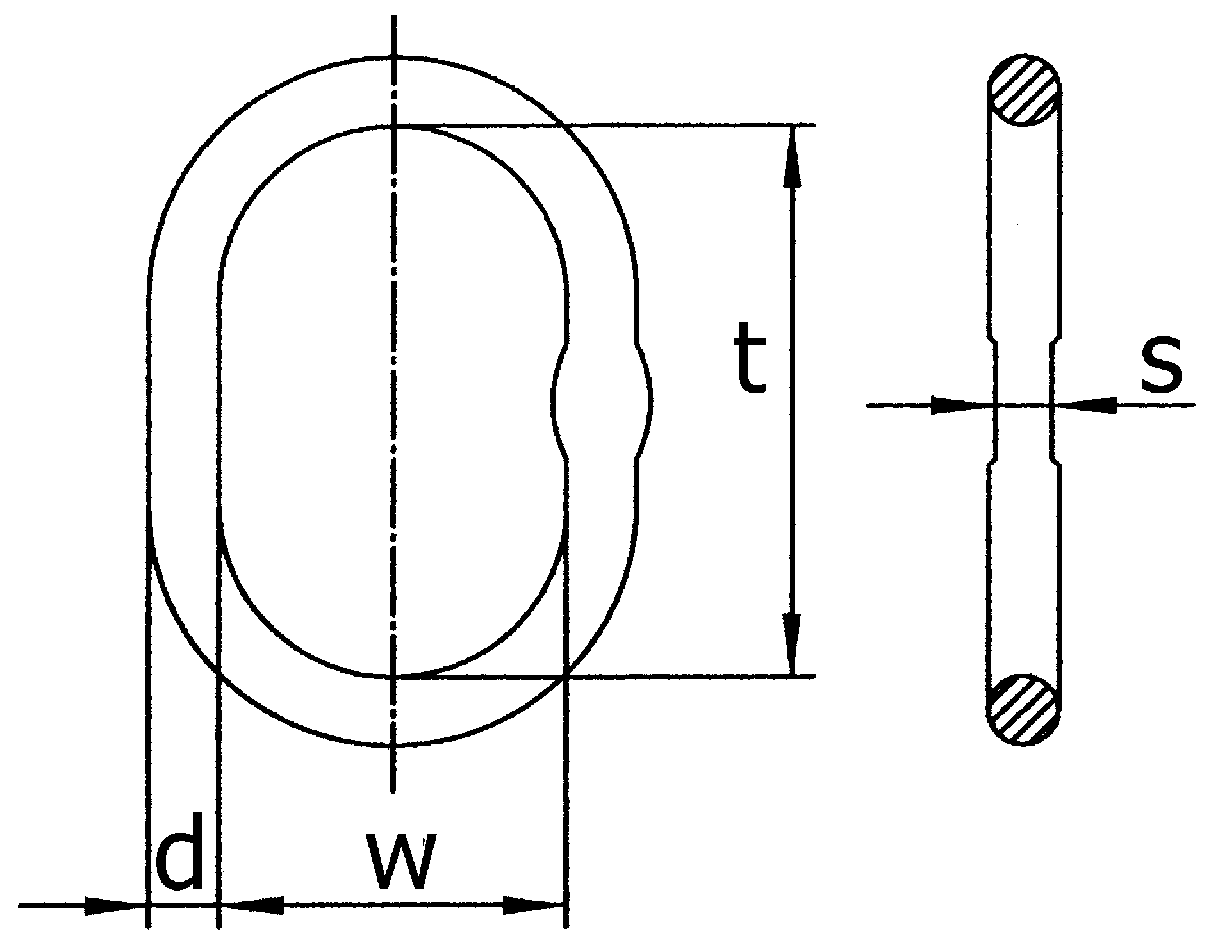

Art. Nr. Type LC (kN) s (mm) W (mm) Til kæde, klasse mm Ø (mm) D (mm) t (mm) Vægt
kg
CAD
11.0246775. AW 13 46 10 60 7 13 110 0,34
11.0246776. AW 16 70 14 60 8 16 110 0,53
11.0246777. AW 18 100 14 75 10 19 135 0,92
11.0246778. AW 22 152 17 90 13 23 160 1,6
11.0246779. AW 26 200 20 100 16 27 180 2,46
