Generelt: CW Connex samleled til pewag connex og svejste systemer.
Bolt og låsering CBH kan leveres særskilt.

Samleled for: Løftehoved - kæde, kæde- kæde, krog - kæde.
Kun til lige træk.

Arbejdstemperatur: -40ºC op til +380°C.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Overflade: Orange pulverlakering.
  • Standard: EN 1677-1
  • Sikkerhedsfaktor: 2:1.
  • Klasse: 10

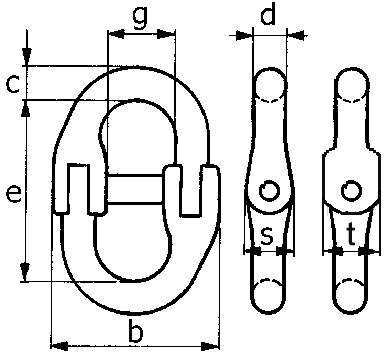

Art. Nr. Type LC (kN) s (mm) e (mm) C (mm) t (mm) D (mm) B (mm) g (mm) Vægt
kg
CAD
11.062693. CW 13 134 22 88 20 26 17 79 28 0,84
11.0650857. CW 16 200 29 103 21 31 21 106 33 1,4
11.0651978. CW 7 38 13 51 10 14 9 47 17 0,12
11.0689340. CW 10 80 18 72 15 22 13 64 24 0,42
11.0689347. CW 8 50 14 62 12 20 10 55 18 0,23
