Generelt: Denne type svingkran anbefaler vi anvendt hvor der løftes og håndteres byrder på over 500 kg. Vores standard program er således designet i belastningsgrupper fra 500 kg og op til den største på 3.200 kg. Alle disse kraner er konstrueret med en svingarm i IPE-profil, som er ideel ved brug af elektrisk løbekat.
Kranerne er alle monteret med en særskilt c-profil til føring af kabel, slange, etc.
Elektrisk kædetalje: Når der skal bruges en elektrisk kædetalje, kan vi tilbyde et bredt udvalg af taljer samt elektriske og manuelle løbekatte. Vi anbefaler en elektrisk løbekat til denne type kran.
Prøvelast: Som regel 1,5 x WLL.

  • Egenskaber: Letvægts svejset bjælkekonstruktion giver god vridningsstabilitet.
  • Materiale: Bjælke og plade af højstyrke konstruktionsstål.
  • Mærkning: Maks. arbejdslast (WLL), CE-mærkning, producent, serienummer, produktionsår, m.m.
  • Overflade: Gul malet. Andre behandlinger til rådighed efter aftale
Art. Nr. WLL
Ton

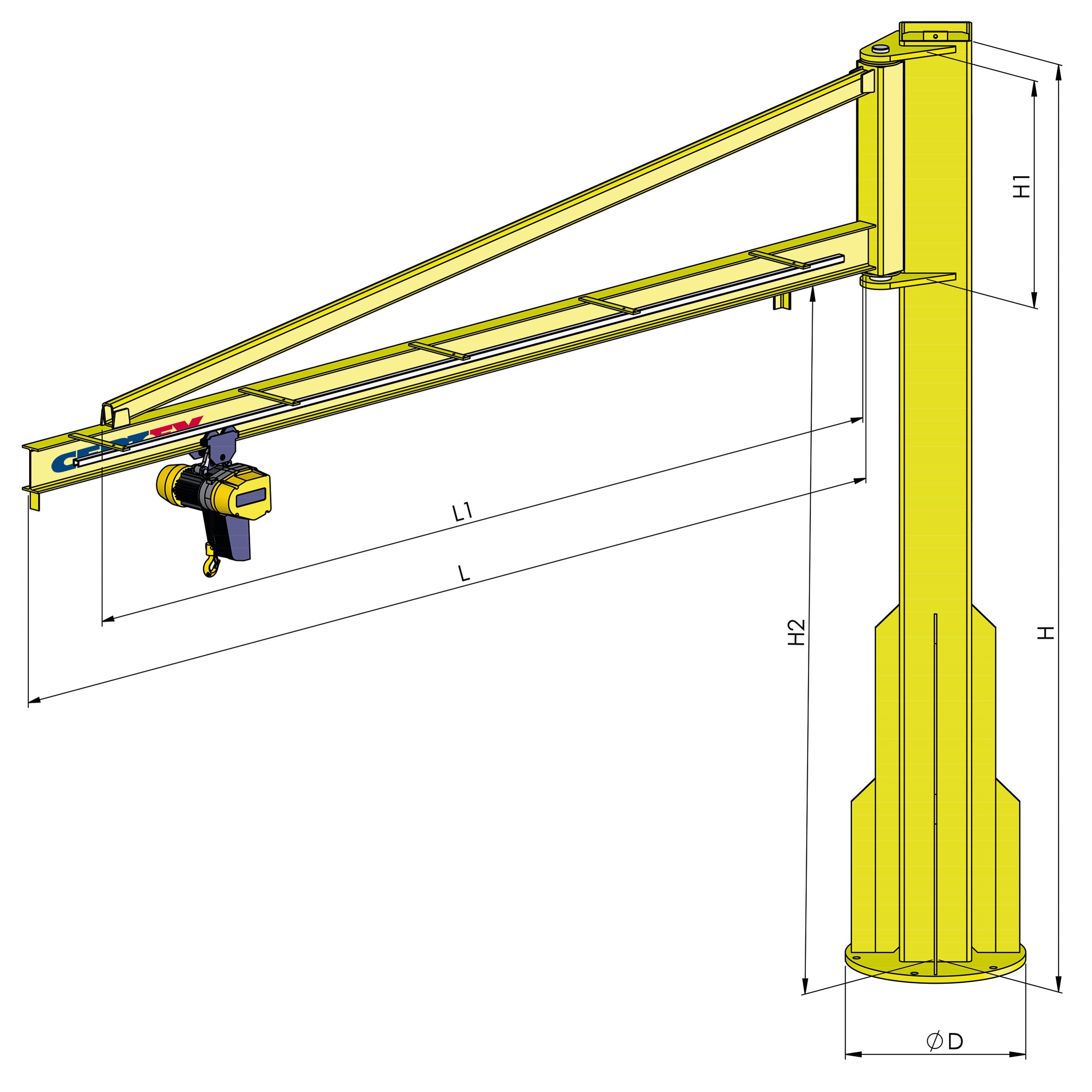

Model Maks. talje vægt (kg) Maks. total vægt (kg) IPE Flangebredde (mm) L (mm) L1 (mm) H (mm) H1 (mm) H2 (mm) Ø D (mm) CAD
13.2052-20053000 0,5 SK-I-500/3 55 555 120 64 3.000 2.500 4.000 750 3.285 580
13.2052-20054000 0,5 SK-I-500/4 55 555 140 73 4.000 3.500 4.000 750 3.285 580
13.2052-20055000 0,5 SK-I-500/5 55 555 160 82 5.000 4.500 4.000 750 3.285 580
13.2052-20056000 0,5 SK-I-500/6 55 555 160 82 6.000 5.500 4.000 750 3.285 680
13.2052-20103000 1 SK-I-1000/3 58 1.058 140 73 3.000 2.500 4.000 750 3.285 580
13.2052-20104000 1 SK-I-1000/4 58 1.058 160 82 4.000 3.500 4.000 750 3.285 680
13.2052-20105000 1 SK-I-1000/5 58 1.058 180 91 5.000 4.500 4.000 1.000 3.070 680
13.2052-20106000 1 SK-I-1000/6 58 1.058 200 100 6.000 5.500 4.000 1.000 3.070 810
13.2052-20203000 2 SK-I-2000/3 88 2.088 180 91 3.000 2.500 4.000 1.000 3.070 680
13.2052-20204000 2 SK-I-2000/4 88 2.088 200 100 4.000 3.500 4.000 1.000 3.070 810
13.2052-20323000 3,2 SK-I-3200/3 142 3.342 200 100 3.000 2.500 4.000 1.000 3.070 810
13.2052-20324000 3,2 SK-I-3200/4 142 3.342 240 120 4.000 3.500 4.000 1.000 3.070 810
