Generelt: Denne type svingkran anbefaler vi anvendt hvor der løftes og håndteres små lette byrder. Vores standard program er således designet i belastningsgrupper helt nede fra 30 kg og op til den største på 800 kg. Alle disse kraner er konstrueret med en svingarm i et specielt C-profil, som udmærker sig ved at have en yderst lav egenvægt samt en meget letløbende løbekat.
Kranerne kan anvendes til såvel elektriske kædetaljer som vakuumløftere, balanceblokke, etc.
Prøvelast: Som regel 1,5 x WLL.

  • Egenskaber: Letvægts svejset bjælkekonstruktion giver god vridningsstabilitet.
  • Materiale: Bjælke og plade af højstyrke konstruktionsstål.
  • Mærkning: Maks. arbejdslast (WLL), CE-mærkning, producent, serienummer, produktionsår, m.m.
  • Overflade: Gul malet. Andre behandlinger til rådighed efter aftale.

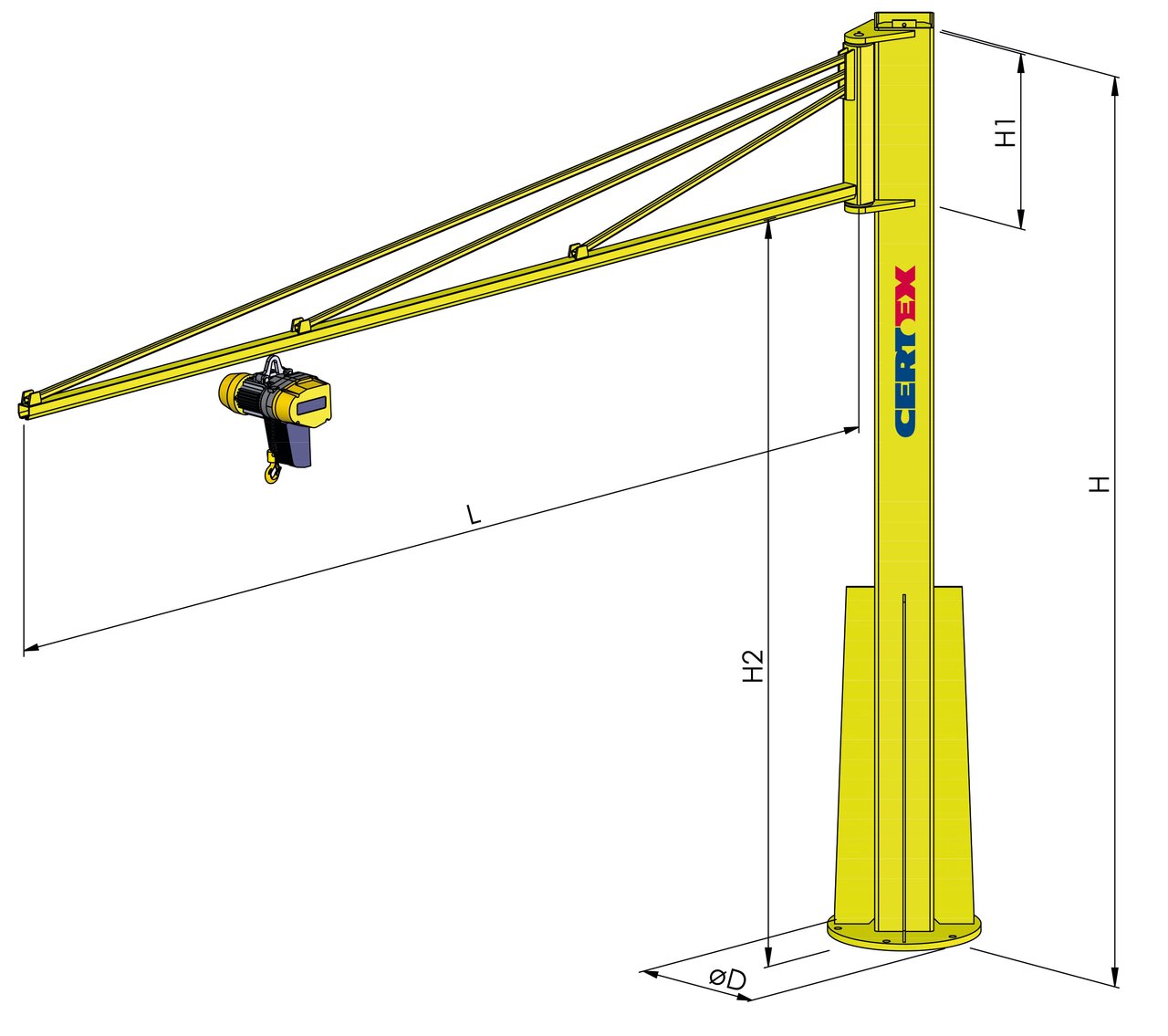

Art. nr. WLL
ton
Model Antal beslag Profil nr. Maks. talje vægt
kg
Maks. total vægt
kg
L
mm
H
mm
H1
mm
H2
mm
Ø D
mm
CAD
13.2052-10302000 0,03 SK-C-30/2 1 24 15 45 2.000 4.000 500 3.530 430
13.2052-10304000 0,03 SK-C-30/4 1 25 15 45 4.000 4.000 500 3.530 430
13.2052-10303000 0,03 SK-C-30/3 1 25 15 45 3.000 4.000 500 3.530 430
13.2052-10502000 0,05 SK-C-50/2 1 25 15 65 2.000 4.000 500 3.530 430
13.2052-10503000 0,05 SK-C-50/3 1 25 15 65 3.000 4.000 500 3.530 430
13.2052-10504000 0,05 SK-C-50/4 2 25 15 65 4.000 4.000 500 3.530 430
13.2052-10802000 0,08 SK-C-80/2 1 25 15 95 2.000 4.000 500 3.530 430
13.2052-10803000 0,08 SK-C-80/3 2 25 15 95 3.000 4.000 500 3.530 430
13.2052-10804000 0,08 SK-C-80/4 2 25 15 95 4.000 4.000 500 3.530 430
13.2052-11252000 0,125 SK-C-125/2 1 25 15 140 2.000 4.000 750 3.280 430
13.2052-11253000 0,125 SK-C-125/3 2 25 15 140 3.000 4.000 750 3.280 430
13.2052-11254000 0,125 SK-C-125/4 2 25 15 140 4.000 4.000 750 3.280 430
13.2052-11255000 0,125 SK-C-125/5 3 25 15 140 5.000 4.000 750 3.280 430
13.2052-11256000 0,125 SK-C-125/6 3 25 15 140 6.000 4.000 750 3.280 430
13.2052-12505000 0,25 SK-C-250/5 3 26 15 265 5.000 4.000 750 3.280 430
13.2052-12506000 0,25 SK-C-250/6 3 26 15 265 6.000 4.000 750 3.280 580
13.2052-12502000 0,25 SK-C-250/2 1 26 15 265 2.000 4.000 750 3.280 430
13.2052-12504000 0,25 SK-C-250/4 2 26 15 265 4.000 4.000 750 3.280 430
13.2052-12503000 0,25 SK-C-250/3 2 26 15 265 3.000 4.000 750 3,28 430
13.2052-15002000 0,5 SK-C-500/2 1 27 30 530 2.000 4.000 750 3.280 430
13.2052-15003000 0,5 SK-C-500/3 2 27 30 530 3.000 4.000 750 3.280 580
13.2052-15004000 0,5 SK-C-500/4 2 27 30 530 4.000 4.000 750 3.280 580
13.2052-15005000 0,5 SK-C-500/5 3 27 30 530 5.000 4.000 750 3.280 580
13.2052-15006000 0,5 SK-C-500/6 3 27 30 530 6.000 4.000 750 3.280 680
13.2052-18002000 0,8 SK-C-800/2 1 27 30 830 2.000 4.000 750 3.280 580
13.2052-18003000 0,8 SK-C-800/3 2 27 30 830 3 4 750 3,28 580
13.2052-18004000 0,8 SK-C-800/4 2 27 30 830 4 4 750 3,28 680
13.2052-18005000 0,8 SK-C-800/5 3 27 30 830 5 4 750 3,28 680
13.2052-18006000 0,8 SK-C-800/6 3 27 30 830 6 4 750 3,28 680
