Løbeskinnerne bliver samlet med samlemuffer ved at fastspænde skruerne øverst på samlemuffen først. Derefter rettes skinnerne ind ved hjælp af skruerne på siden.

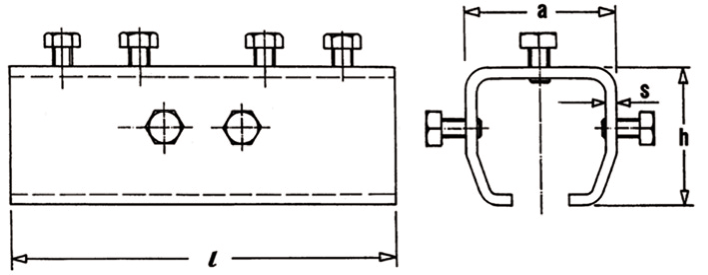

Art. Nr. s (mm) Profil nr. l (mm) A (mm) h (mm) CAD
13.0221.B49 3 21.000 85 38 36
13.0223.B49 4 23.000 120 50 44
13.0224.B49 4,5 24.000 150 61 54
13.0225.B49 6 25.000 180 81 75
13.0226.B49 8 26.000 200 100 94
13.0227.B49 10 27.000 250 118 133
