Denne klemme anvendes primært til fastgørelse af afstivningsstål eller som ophængsbeslag bl.a. ved anvendelse af højdejusterbart ophæng.

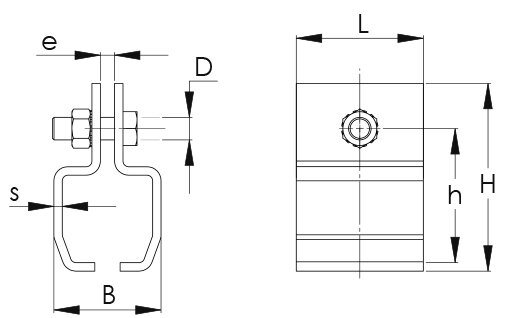

Art. Nr. Profil nr. Ophæng nr. B (mm) H (mm) L (mm) h (mm) s (mm) e (mm) D (mm) l (mm) CAD
13.0221.B03 21.000 21.B03 36 65 40 47 3 6 M10
13.0223.B03 23.000 23.B03 48 78 50 60 4 8 M12
13.0224.B03 24.000 24.B03 57 88 50 70 4 8 M12
13.0225.B03 25.000 25.B03 77 131 90 94 6 10 M16
13.0226.B03 26.000 26.B03 96 150 110 112 8 10 M16
13.0227.B03 27.000 27.B03 110 180 120 148 10 15 M16 80
