Denne medløbervogn trækkes afsted ved hjælp af en trækarm, som er monteret på den bevægelige del og indsat i medløbervognens bøjle. Det kan ikke anvendes på buede spor.

  • Bemærk: Hvis kablers tykkelse er større end "C" normal, kolliderer kablerne og bliver slidte. I så tilfælde bruges en større "NIKO" serie eller spørg os for specielle vogne med buffere.

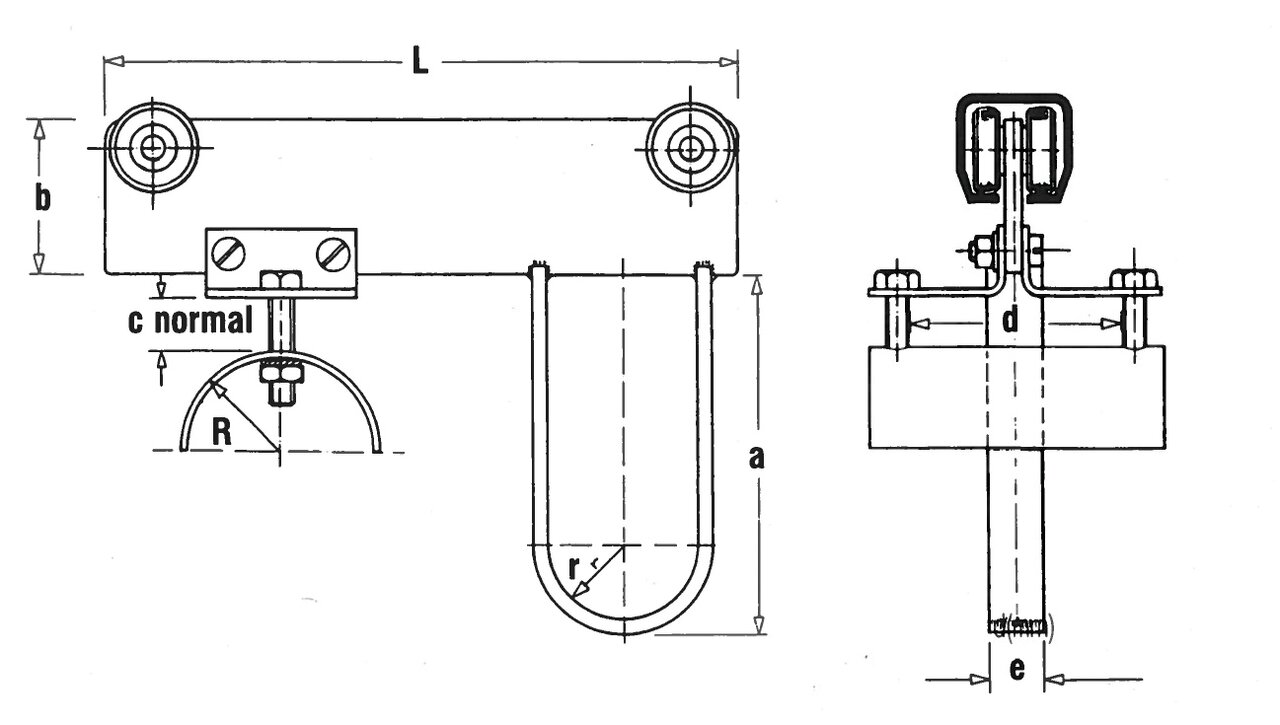

Art. Nr. Profil nr. Max. cable dimension (mm) c normal (mm) L (mm) A (mm) B (mm) D (mm) e (mm) R (mm) r (mm) CAD
13.0221.M10 2100/21010 55x20 12 165 94 40 55 15 25 20
13.0223.M10 23000/23000 55x30 20 230 94 60 55 15 45 20
13.0223.M11 23000/23000 100x30 20 230 94 60 100 15 45 20
13.0224.M10 24.000 55x40 24 260 94 60 55 15 55 20
13.0224.M11 24.000 100x40 24 260 94 60 100 15 55 20
13.0225.M10 25.000 150x50 38 360 156 90 150 20 70 40
13.0226.M10 26.000 200x50 38 360 156 110 200 20 70 40
