D-Sjækel m/sikkerhedsbolt, møtrik og split

D-sjækkel med sikkerhedsbolt, møtrik og split
Certificering: Sjækler med sikringsbolt kan leveres med et arbejdscertifikat, 3.1 materialecertifikat, producent test certifikat og EF-overensstemmelseserklæring. Sjækler fra 2 ton kan leveres med DNV 2.7-1 certifikat.
Note: Green Pin standard, Polar og Super sjækler kan fås med en ekstra AISI 316 sikkerhedsbolt, som bores gennem møtrik og pin. Denne sikringsbolt er fastgjort med to sæt Nord-Lock skiver og en sikringsmøtrik. Dette vil holde sjæklens møtrik på plads. Nord-Lock kilelåse låser når de udsættes for ekstreme vibrationer eller dynamiske belastninger.
Standard: EN 13889, ASME B30.26 og opfylder kravene fra US Fed. Spec. RR-C-271 Type IVB Klasse 3, Klasse A

Materiale: Sjækkel og pin i sejhærdet højstyrkestål.
Mærkning: I henhold til standard
Arbejdstemperatur: -40°C op til + 200°C.
Overflade: Varmegalvaniseret
Standard: EN 13889

Sikkerhedsfaktor: MBL equals 6 x WLL
Klasse: 6

Standard D-Sjækkel Green Pin® G-4133

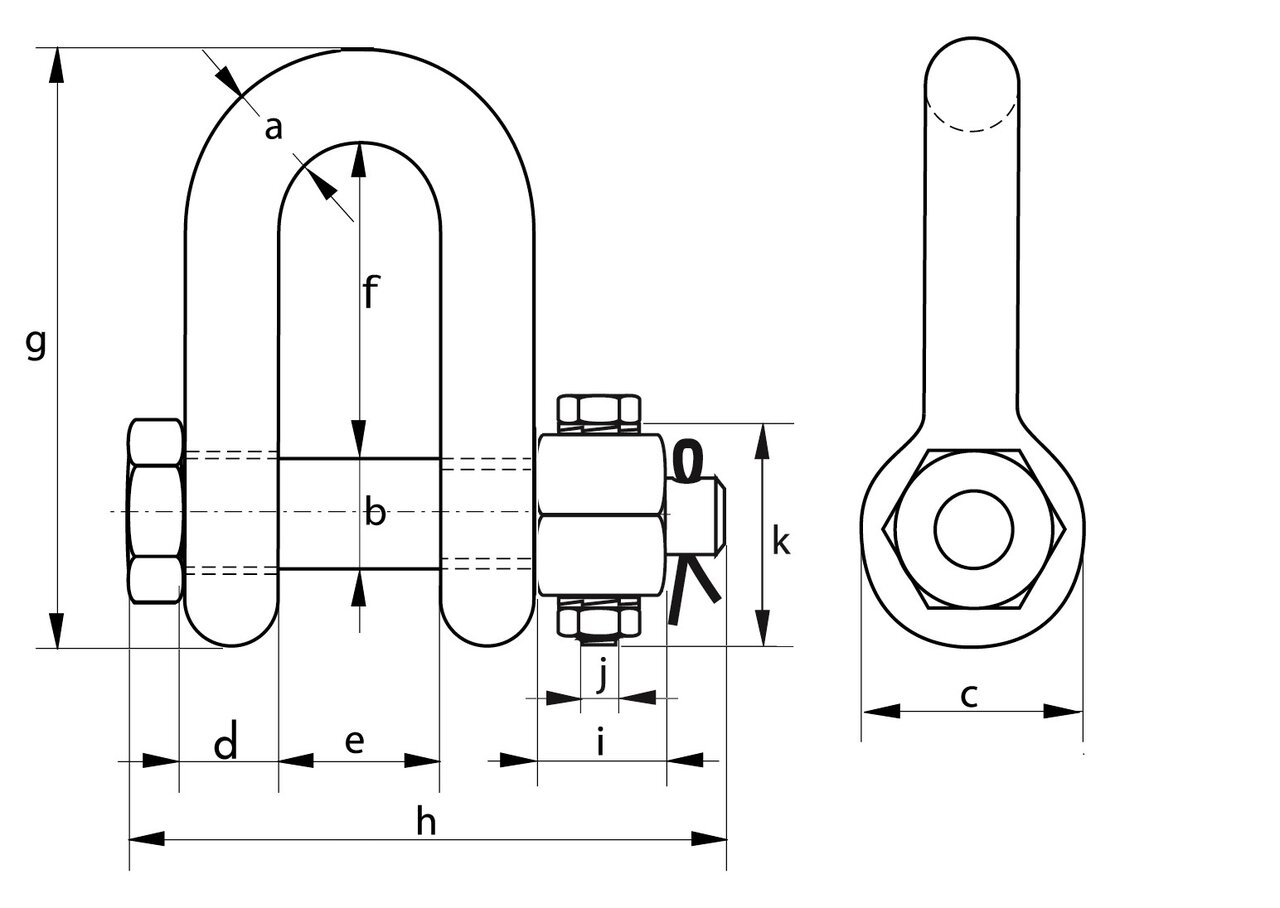

Art. nr.	WLL ton	Spændingsmoment Nm	Diameter body a (mm)	Diameter pin b (mm)	Sikkerhedsbolt gevind c (mm)	Sikkerhedsbolt længde d (mm)
11.30GPGDMB13FN	2	9,2	13	16	M6	35
11.30GPGDMB16FN	3,25	9,2	16	19	M6	40
11.30GPGDMB19FN	4,75	9,2	19	22	M6	45
11.30GPGDMB22FN	6,5	22	22	25	M8	50
11.30GPGDMB25FN	8,5	22	25	28	M8	55
11.30GPGDMB28FN	9,5	43	28	32	M10	60
11.30GPGDMB32FN	12	43	32	35	M10	65
11.30GPGDMB35FN	13,5	43	35	38	M10	70
11.30GPGDMB38FN	17	22	38	42	M8	75
11.30GPGDMB45FN	25	22	45	50	M8	90
11.30GPGDMB50FN	35	43	50	57	M10	100
11.30GPGDMB57FN	42,5	75	57	65	M12	110
11.30GPGDMB65FN	55	75	65	70	M12	120
11.30GPGDMB75FN	85	75	75	83	M12	140

Standard D-Sjækkel Green Pin® G-4133
