Super buesjækel med bolt - CERTEX Danmark

Green Pin^® super buesjækkel med sikkerhedsbolt.

Certificering: Sjækler med sikkerhedsbolt kan leveres med et arbejdscertifikat, 3.1 materialecertifikat, producent test certifikat og EF-overensstemmelseserklæring. Sjækler fra 150 ton kan leveres med Lloyd’s Register of Shipping proof load certifikat.

Note: Green Pin^® standard, Polar og Super sjækler kan fås med en ekstra AISI 316 sikkerhedsbolt, som bores gennem møtrik og pin. Denne sikkerhedsbolt er fastgjort med to sæt Nord-Lock^® skiver og en sikringsmøtrik. Dette vil holde sjæklens møtrik på plads. Nord-Lock kilelåse låser når de udsættes for ekstreme vibrationer eller dynamiske belastninger.

Standard: ASME B30.26 og opfylder kravene fra US Fed. Spec. RR-C-271 Type IVA Klasse 3, Klasse B.

Materiale: Sjækkel og pin i legeret stål.
Arbejdstemperatur: -20°C op til +200°C.
Overflade: Varmegalvaniseret (175 ton sjækkel er malet)

Sikkerhedsfaktor: MBL equals 5 x WLL
Klasse: 8

Super buesjækkel Green Pin® G-5243

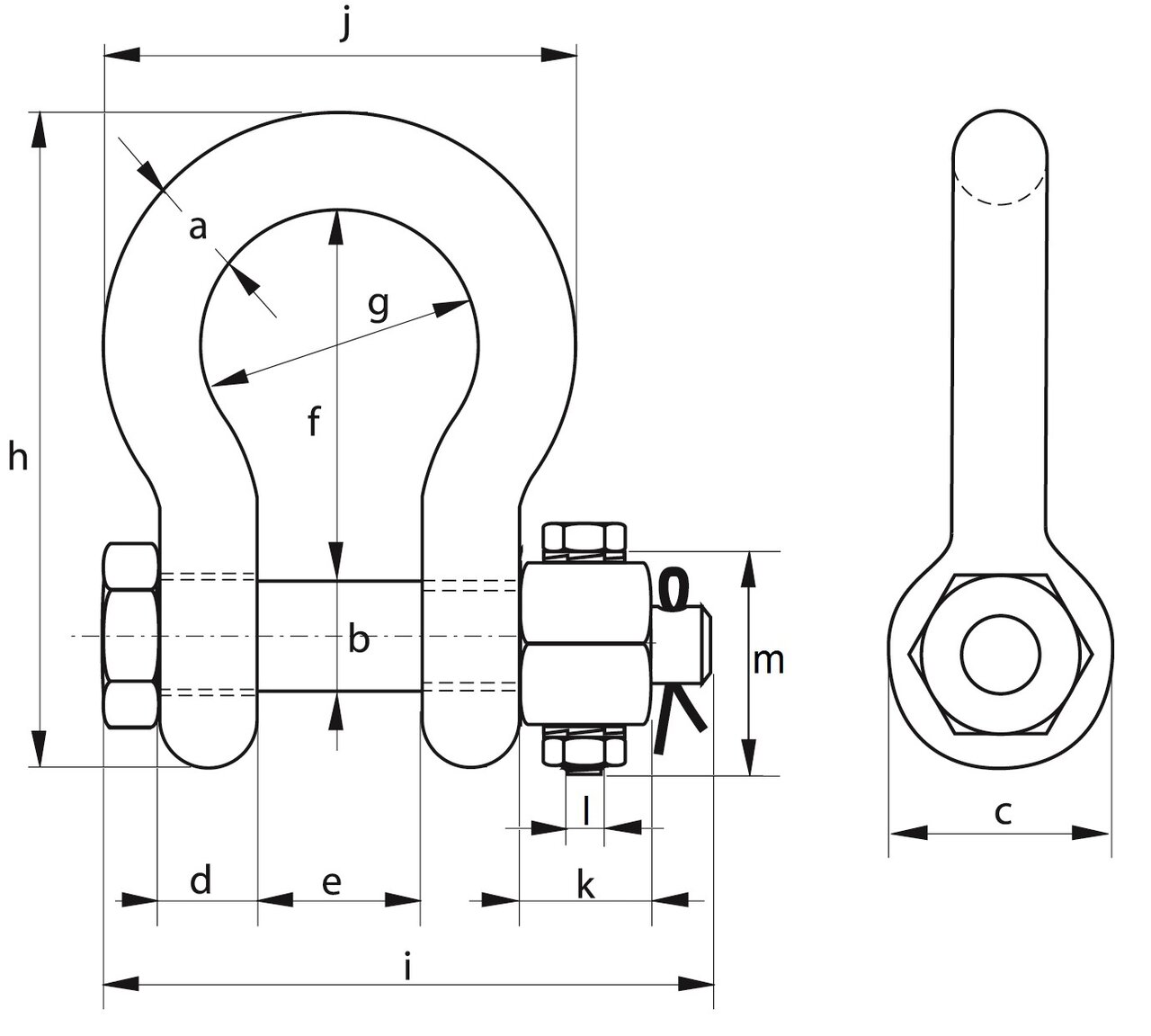

Art. nr.	WLL ton	Drejningsmoment	Diameter krop a (mm)	Diameter pin b (mm)	Sikkerhedsbolt gevind c (mm)	Sikkerhedsbolt længde d (mm)
11.31SUGHMB13FN	3,3	9,2	13,5	16	M6	35
11.31SUGHMB16FN	5	9,2	16	19	M6	40
11.31SUGHMB19FN	7	9,2	19	22	M6	45
11.31SUGHMB22FN	9,5	22	22	25	M8	50
11.31SUGHMB25FN	12,5	22	25	28	M8	55
11.31SUGHMB28FN	15	43	28	32	M10	60
11.31SUGHMB32FN	18	43	32	35	M10	65
11.31SUGHMB35FN	21	43	35	38	M10	70
11.31SUGHMB38FN	30	22	38	42	M8	75
11.31SUGHMB45FN	40	22	45	50	M8	90
11.31SUGHMB57FN	55	43	57	57	M10	100
11.31SUGHMB70FN	85	75	70	70	M12	120
11.31SUGHMB83FN	120	75	83	83	M12	140
