ROV Release Polar sjækkel med to fjedersplitter for ekstra sikkerhed.
Denne sjækkel er specielt udviklet til undervandsbrug, og dens hvide coating gør den mere synlig under vand.

Sikkerhedsfaktor: 7:1 op til WLL 42,5 ton. 6:1 for 55 og 85 ton

  • Materiale: Sjækkel og pin i alloy stål.
  • Mærkning: I henhold til standard.
  • Arbejdstemperatur: -40°C op til +200°C.
  • Overflade: Sjækkel malet hvid og pin malet grøn.
  • Klasse: 8
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
WLL
ton

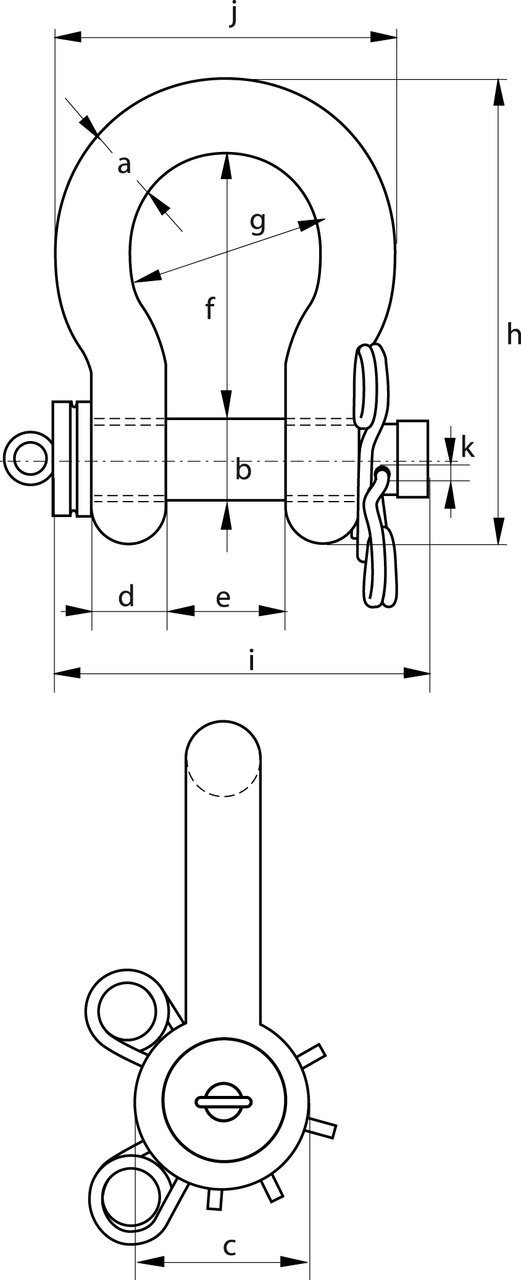

Diameter bue a Diameter pin b Diameter øje c Bredde øje d
mm
Bredde indvendig e Indvendig længde F
mm
Bredde bue g
mm
Længde h Længde bolt i Bredde j Diameter k Vægt
kg
CAD
6,5 22 25 52 22 36 83 58 144 130 102 5,5 1,7
9,5 28 32 66 28 47 108 75 185 166 131 6,5 3,4
12 32 35 72 32 51 115 83 201 184 147 6,5 4,7
17 38 42 88 38 60 146 99 249 202 175 6,5 8
25 45 50 103 45 74 178 126 300 243 216 8,5 13,6
35 50 57 116 50 83 197 138 334 269 238 8,5 19,1
42,5 57 65 130 57 95 222 160 377 301 274 8,5 28,3
55 65 70 145 65 105 260 180 433 329 310 8,5 38
85 75 83 162 75 127 329 190 527 375 340 8,5 60
