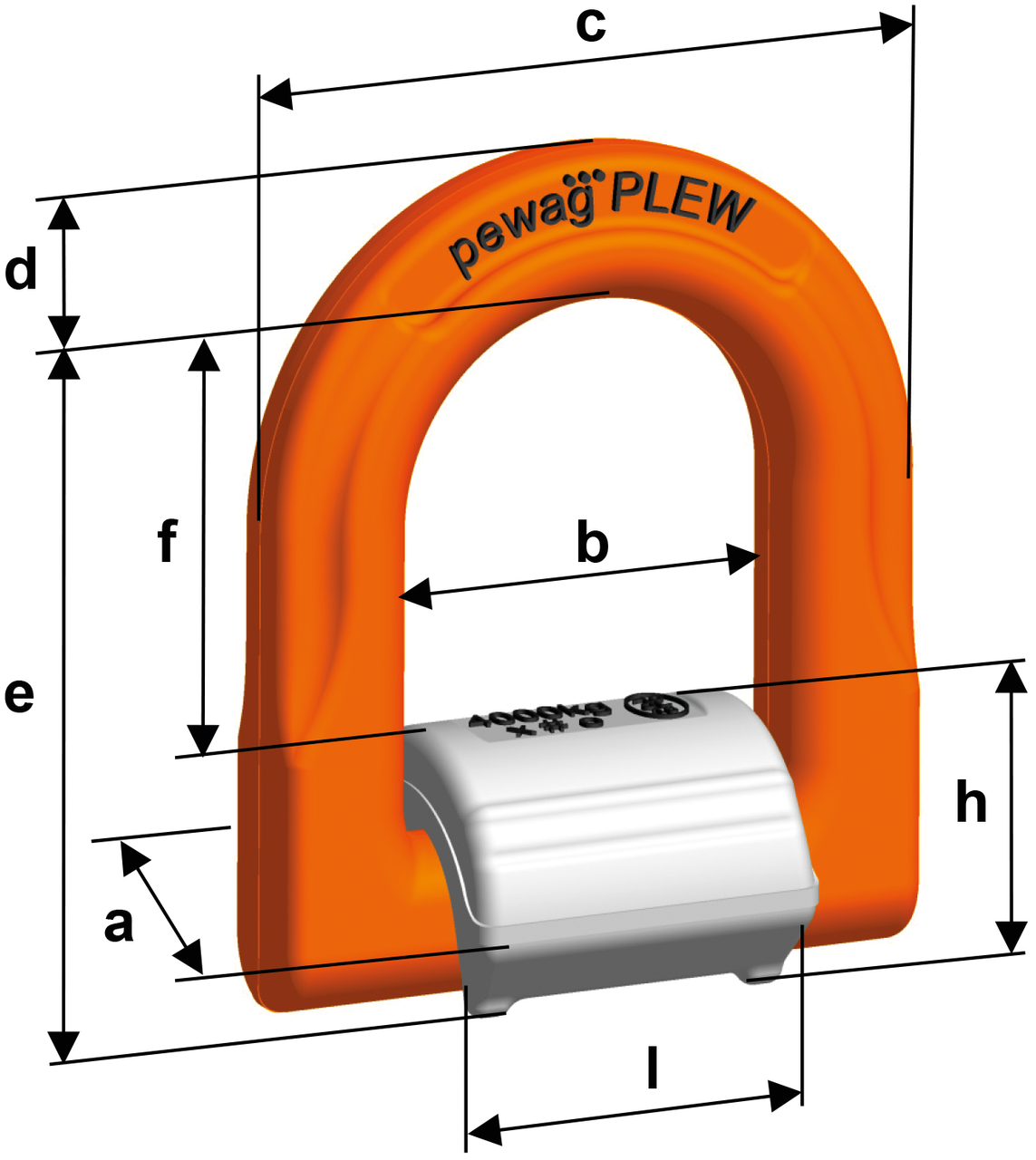

Svejsbart løftebeslag, til påsvejsning på maskindele eller køretøjer. Ideelt for nedhængning af løfte- og surringsdele. På grund af den integrerede fjeder, vil belastningsringen altid forblive i enhver ønsket position.
Instruktionerne i henhold til DIN EN ISO 14341 gælder for svejsning. Svejsningen må kun udføres af en svejseoperatør med gyldig kvalifikation i henhold til EN 287-1 eller EN ISO 9606-1.
Løftepbeslagene bliver pakket enkeltvis og sammen med en brugsanvisning og svejseinstruktioner.
Standard: Det svejsbare løftepunkt PLE er fremstillet i henhold til EF-maskindirektiv 2006/42/EG og testet i henhold til EN 1677-1.
Tilladt brug
Belastning iht. kontrolattesttabellen over WLL i de viste trækretninger (se billede 1 og 2).
Ikke tilladt brug
Når du vælger konfiguration, skal du sørge for, at der ikke sker ukorrekt belastning ved f.eks. at:
- Trækretningen er blokeret
- Trækretningen ikke er indenfor det anbefalede område
- Belastningsringen hviler mod kanter eller byrder
- Materiale: Højstyrkestål.
- Mærkning: WLL.
- Overflade: Malet.
- Sikkerhedsfaktor: 4:1
- Klasse: 10
Download CAD
Beskrivelse
|
Løftemetode
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
Antal parter
|
1
|
1
|
2
|
2
|
2
|
2
|
3+4
|
3+4
|
2
|
3+4
|
|||||||||
|
Hældningsvinkel
|
0°
|
90°
|
0°
|
90°
|
0°-45°
|
45°-60°
|
0°-45°
|
45°-60°
|
asymm.
|
asymm.
|
|||||||||
|
Code
|
WLL tons
|
|
|
|
|
|
|
|
|
|
|||||||||
|
PLEW 1,5 t
|
2,5
|
1,5
|
5
|
3
|
2,1
|
1,5
|
3,1
|
2,2
|
1,5
|
1,5
|
|||||||||
|
PLEW 2,5 t
|
4
|
2,5
|
8
|
5
|
3,5
|
2,5
|
5,3
|
3,7
|
2,,5
|
2,5
|
|||||||||
|
PLEW 4 t
|
6
|
4
|
12
|
8
|
5,6
|
4
|
8,4
|
6
|
4
|
4
|
|||||||||
|
PLEW 6,7 t
|
10
|
6,7
|
20
|
13,4
|
9,4
|
6,7
|
14,2
|
10
|
6,7
|
6,7
|
|||||||||
|
PLEW 10 t
|
15
|
10
|
30
|
20
|
14,1
|
10
|
21,2
|
15
|
10
|
10
|
|||||||||
|
PLEW 19 t
|
25
|
19
|
50
|
38
|
26,8
|
19
|
40,3
|
28,5
|
19
|
19
|
|||||||||
