Green Pin

Støberikrog m/øje. Med ekstra stor åbning.
Certificering: 2.1 2.2 3.1 MPI b DGUV

  • Materiale: Legeret stål, klasse 8, slukket og hærdet.
  • Overflade: Malet hvid, gul (J) eller rød (R)
  • Sikkerhedsfaktor: 4:1
  • Klasse: 8
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

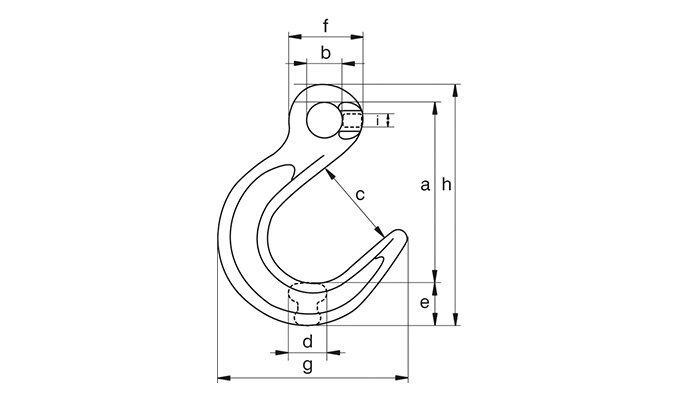

Art. nr. WLL
ton
Til kæde, diameter a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
g
mm
h
mm
i
mm
Vægt
kg
CAD
11.14GPCFO6J 1,12 6 93 18 47 17 22 38 97 125 7 0,33
11.14GPCFO7-8J 2 7-8 124 24 63 22 30 51 129 166 9 0,78
11.14GPCFO10J 3,2 10 157 33 79 28 36 66 160 208 11 1,5
11.14GPCFO13J 5,4 13 93 44 93 17 46 85 198 256 14 3
11.14GPCFO16J 8,2 16 205 35 95 45 52 88 204 284 24 4,2
11.14GPCFO18-20J 12,8 18-20 235 40 111 53 55 92 228 315 25 7,8
11.14GPCFO22J 15,5 22 265 46 123 66 71 110 258 268 32 9,9
11.14GPCFO26J 21,6 26 305 54 133 65 81 120 277 420 33 13,8
11.14GPCFO32J 32,8 32 327 60 155 84 96 131 333 459 35 24,5
