Green Pin

Sikkerhedskrog med svirvel.
Certificering: Uden ekstra beregning kan dette produkt leveres med et værkscertifikat og/eller EF-overensstemmelseserklæring.

  • Materiale: Alloy stål, klasse 8, sejhærdet.
  • Overflade: Malet hvid, gul (J) eller rød (R)
  • Bemærk: Udstyret med nåle rulleleje.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 8
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

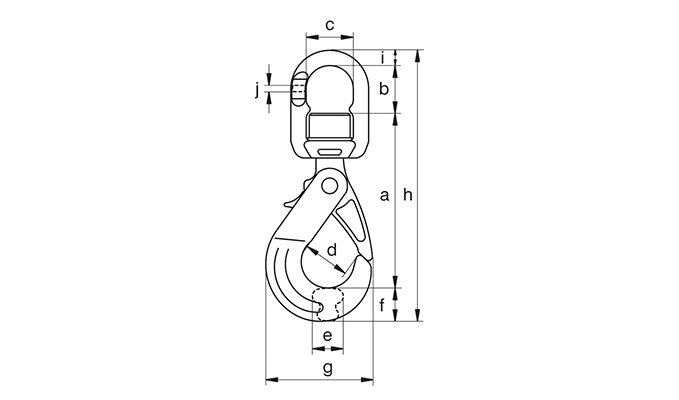

Art. nr. WLL
ton
Til kæde, diameter
mm
a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
g
mm
h
mm
i
mm
j
mm
Vægt
kg
CAD
11.15GPGKE1J 2 7-8 122 33 32 32 17 25 77 192 12 6 0,77
11.15GPGKE2J 3,2 10 148 40 37 43 24 29 92 231 14 8 1,38
11.15GPGKE3J 5,4 13 185 47 48 47 32 34 111 282 16 11 2,56
11.15GPGKE4J 8,2 16 213 60 58 61 37 46 142 339 21 14 4,58
11.15GPGKE5J 12,8 18-20 268 62 73 74 43 57 185 417 25 17 9,51
11.15GPGKE6J 15,5 22 305 88 82 90 52 62 207 480 25 22 12,85
