Green Pin

Sikkerhedskrog med gaffel.

Sikkerhedskrogen låses automatisk når den belastes. For at frigøre byrden skal brugeren manuelt låse krogen op, hvilket forhindrer utilsigtet frigørelse. Denne krog giver fuld sikkerhed ved løft, da palen ikke kan fjernes. GK-krogen er en kompakt, letvægts-krog. I sammenligning med en XL-krog har den samme arbejdsbelastningsgrænse, men i en mindre størrelse. Gaffel-designet muliggør direkte isætning i en klasse 8-kæde. Green Pin® selvlåsende krog CL fås i størrelser der passer til kæde fra 7/8 mm op til 22 mm klasse 8 kæde.

Certificering: Uden ekstra beregning kan dette produkt leveres med et værkstedscertifikat og/eller EF-overensstemmelseserklæring.

  • Materiale: Alloy stål, klasse 8, sejhærdet.
  • Overflade: Malet hvid, gul (J) eller rød (R)
  • Sikkerhedsfaktor: MBL equals 4 x WLL.
  • Klasse: 8
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

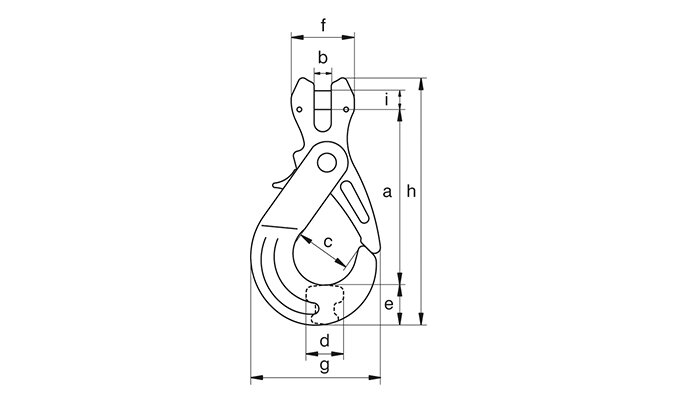

Art. nr. WLL
ton
Til kæde, diameter
mm
A
mm
B
mm
C
mm
D
mm
e
mm
f
mm
g
mm
h
mm
i
mm
Vægt
kg
CAD
11.15GPGKC1 2 7-8 85 9 32 17 25 32 77 136 9 0,55
11.15GPGKC2 3,2 10 116 11 43 24 29 42 92 168 13 1,02
11.15GPGKC3 5,4 13 153 15 47 32 34 54 111 218 16 2,01
11.15GPGKC4 8,2 16 166 18 62 37 46 66 142 247 20 3,56
11.15GPGKC5 12,8 18-20 215 22 74 43 57 80 185 312 24 7,28
11.15GPGKC6 15,5 22 242 25 88 52 62 98 207 35 28 10,3
