Green Pin

Opkorterkrog med øje.
Certificering: 2.1 2.2 3.1 MPI b DGUV.

  • Materiale: Sejhærdet, legeret stål, klasse 8.
  • Mærkning: I henhold til standard
  • Overflade: Malet hvid, gul (J) eller rød (R)
  • Standard: EN 1677-1
  • Sikkerhedsfaktor: 4:1
  • Klasse: 8
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

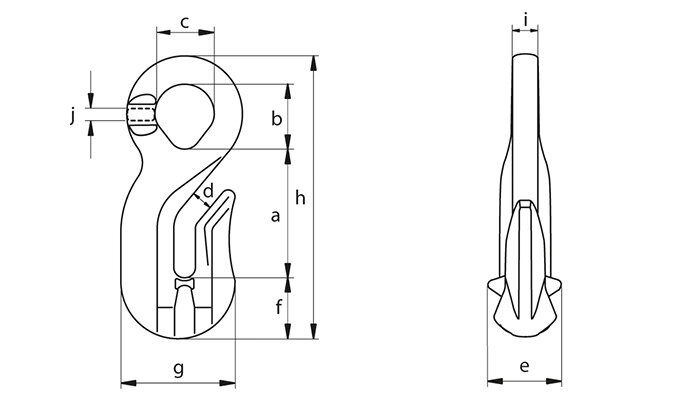

Art. nr. WLL
ton
Til kæde, diameter
mm
a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
g
mm
h
mm
i
mm
j
mm
Vægt
kg
CAD
11.20GPCRO6J 1,12 6 41 24 23 8 24 20 42 94 9 6 0,25
11.20GPCRO7-8J 2 7-8 53 27 26 10 33 23 53 115 10 8 0,45
11.20GPCRO10J 3,2 10 65 38 36 12 40 29 66 146 14 10 0,91
11.20GPCRO13J 5,4 13 83 42 41 15 56 40 88 183 16 12 1,99
11.20GPCRO16J 8,2 16 103 44 41 18 66 43 96 211 20 20 2,49
11.20GPCRO20J 12,8 20 130 37 37 22 75 48 128 241 26 26 4,3
11.20GPCRO22J 15,5 22 120 44 44 25 77 57 132 247 26 26 8,5
11.20GPCRO26J 21,6 26 158 46 46 30 100 82 177 320 32 32 14,7
11.20GPCRO32J 32,8 32 210 57 57 38 91 88 215 395 39 39 18
