Green Pin

Lastkrog med øje.
Certificering: Uden ekstra beregning kan dette produkt leveres med et værkscertifikat, et 3.1 materialecertifikat og/eller EF-overensstemmelseserklæring.

  • Materiale: Alloy stål, klasse 8, sejhærdet.
  • Mærkning: I henhold til standard
  • Overflade: Malet hvid, gul (J) eller rød (R)
  • Standard: EN 1677-2
  • Bemærk: Fra 8.2 ton uden flad del.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 8
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

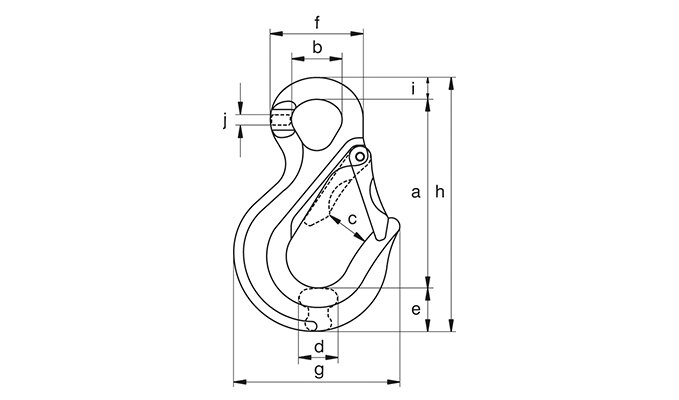

Art. nr. WLL
ton
Til kæde, diameter
mm
a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
g
mm
h
mm
i
mm
j
mm
Vægt
kg
CAD
11.10GPCSO5-6J 1,12 5-6 84 23 26 15 20 43 72 114 10 6 0,28
11.10GPCSO7-8J 2 7-8 103 26 30 20 24 51 87 139 12 8 0,56
11.10GPCSO10J 3,2 10 128 35 33 24 29 65 106 172 15 10 1,09
11.10GPCSO13J 5,4 13 152 41 37 32 39 77 133 209 18 12 1,98
11.10GPCSO16J 8,2 16 190 52 44 40 44 94 165 255 21 16 3,55
11.10GPCSO18-20J 12,8 18-20 237 60 61 49 62 115 208 327 28 21 7,1
11.10GPCSO22J 15,5 22 280 72 75 54 65 132 242 375 30 23 9,9
11.10GPCSO26J 21,6 26 259 70 73 70 75 144 235 371 37 37 13,3
11.10GPCSO32J 32,8 32 299 66 87 78 89 150 281 430 42 42 21,6
