Green Pin

Lastkrog med gaffel.

Denne lastkrog kan bruges til generelle løfteapplikationer. Den kan hurtigt tilsluttes byrdens løftpunkt takket være den letbetjente sikkerhedspal, som garanterer fuld sikkerhed. For at tilslutte skal du blot klemme palen ind, hægte krogen i byrdens løftepunkt og slippe palen. Den smedede pal garanterer en længere levetid.

Pal-låsen er udstyret med en rustfri stålfjeder og en robust stift. Gaffel-designet muliggør direkte isætning i en klasse 8-kæde. Green Pin® lastkrog CL fås i størrelser der passer til kæde fra 5 mm op til 22 mm klasse 8 kæde.

Certificering: Uden ekstra beregning kan dette produkt leveres med et værkscertifikat, et 3.1 materialecertifikat og/eller EF-overensstemmelseserklæring.

  • Materiale: Alloy stål, klasse 8, sejhærdet.
  • Mærkning: I henhold til standard
  • Overflade: Malet hvid, gul (J) eller rød (R)
  • Standard: EN 1677-2
  • Sikkerhedsfaktor: 4:1
  • Klasse: 8
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

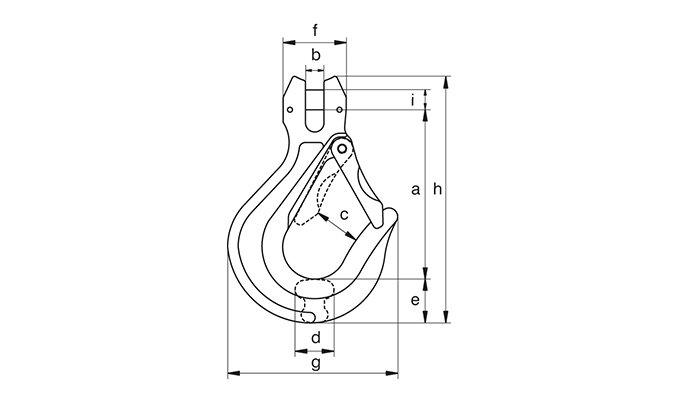

Art. nr. WLL
ton
Til kæde, diameter
mm
a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
g
mm
h
mm
i
mm
Vægt
kg
CAD
11.10GPCSC5/6 0,8 5 76 7 27 15 19 28 73 108 6 0,29
11.10GPCSC7-8 2 7-8 95 9 30 20 22 32 85 133 9 0,58
11.10GPCSC10 3,2 10 113 11 33 24 28 42 106 164 13 1,1
11.10GPCSC13 5,4 13 138 15 35 32 40 54 133 208 16 2,12
11.10GPCSC16 8,2 16 161 18 43 40 44 67 165 240 20 3,67
11.10GPCSC18/20 12,8 18-20 233 22 62 49 65 82 236 342 24 7,32
11.10GPCSC22 15,5 22 235 24 77 54 60 96 227 343 28 10,63
