D-sjækkel med sikkerhedsbolt, møtrik og split
Certificering: Sjækler med sikringsbolt kan leveres med et arbejdscertifikat, 3.1 materialecertifikat, producent test certifikat og EF-overensstemmelseserklæring. Sjækler fra 2 ton kan leveres med DNV 2.7-1 certifikat.
Note: Green Pin standard, Polar og Super sjækler kan fås med en ekstra AISI 316 sikkerhedsbolt, som bores gennem møtrik og pin. Denne sikringsbolt er fastgjort med to sæt Nord-Lock skiver og en sikringsmøtrik. Dette vil holde sjæklens møtrik på plads. Nord-Lock kilelåse låser når de udsættes for ekstreme vibrationer eller dynamiske belastninger.
Standard: EN 13889, ASME B30.26 og opfylder kravene fra US Fed. Spec. RR-C-271 Type IVB Klasse 3, Klasse A

  • Materiale: Sjækkel og pin i sejhærdet højstyrkestål.
  • Mærkning: I henhold til standard
  • Arbejdstemperatur: -40°C op til + 200°C.
  • Overflade: Varmegalvaniseret
  • Standard: EN 13889
  • Sikkerhedsfaktor: MBL equals 6 x WLL
  • Klasse: 6

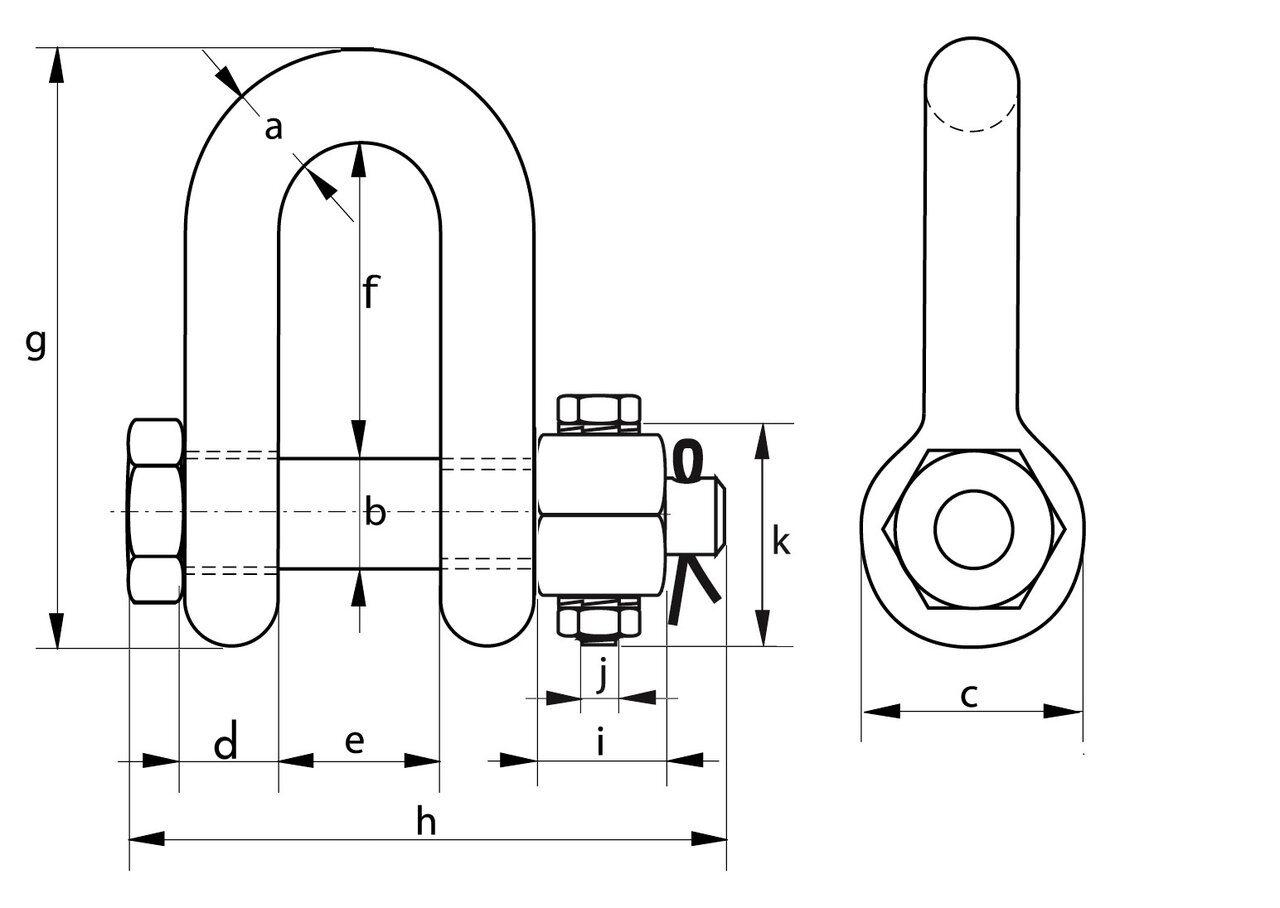

Super buesjækkel med bolt - detaljeret billede
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. WLL
ton
Drejningsmoment Diameter body a (mm) Diameter pin b (mm) Sikkerhedsbolt gevind c (mm) Sikkerhedsbolt længde d (mm) CAD
11.30GPGDMB13FN 2 9,2 13 16 M6 35
11.30GPGDMB16FN 3,25 9,2 16 19 M6 40
11.30GPGDMB19FN 4,75 9,2 19 22 M6 45
11.30GPGDMB22FN 6,5 22 22 25 M8 50
11.30GPGDMB25FN 8,5 22 25 28 M8 55
11.30GPGDMB28FN 9,5 43 28 32 M10 60
11.30GPGDMB32FN 12 43 32 35 M10 65
11.30GPGDMB35FN 13,5 43 35 38 M10 70
11.30GPGDMB38FN 17 22 38 42 M8 75
11.30GPGDMB45FN 25 22 45 50 M8 90
11.30GPGDMB50FN 35 43 50 57 M10 100
11.30GPGDMB57FN 42,5 75 57 65 M12 110
11.30GPGDMB65FN 55 75 65 70 M12 120
11.30GPGDMB75FN 85 75 75 83 M12 140
