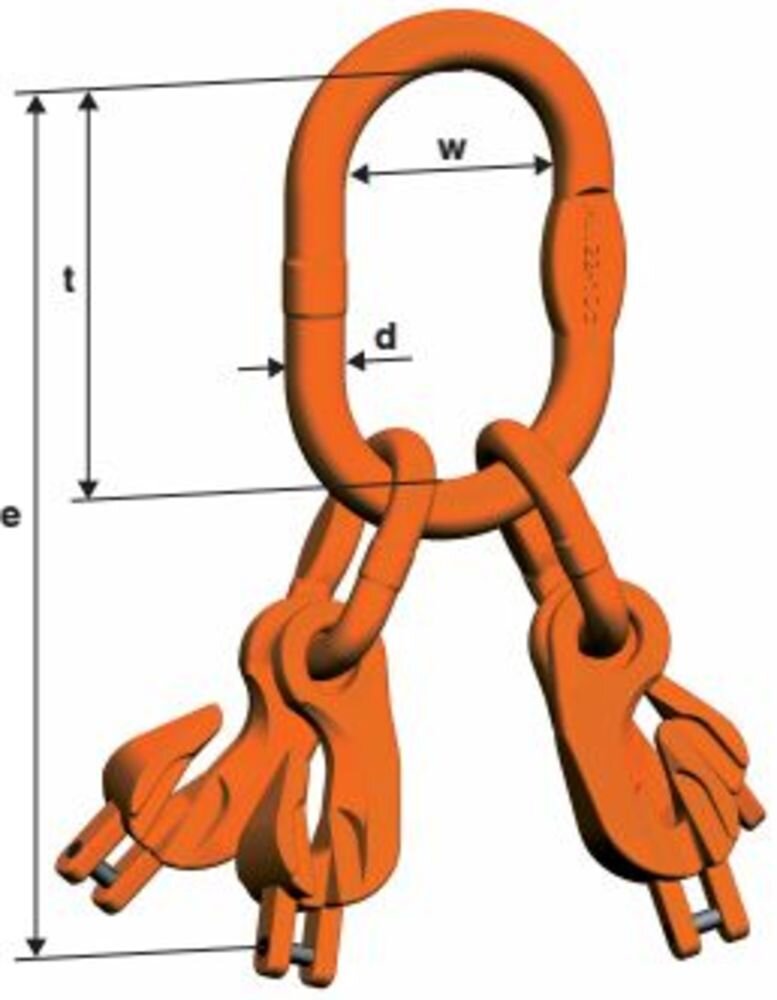

Ovalring type VXKW 4 er designet til samling af 4-parts kædesling. Ovalringen er med integrerede XKW opkorterkroge.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 818-4
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

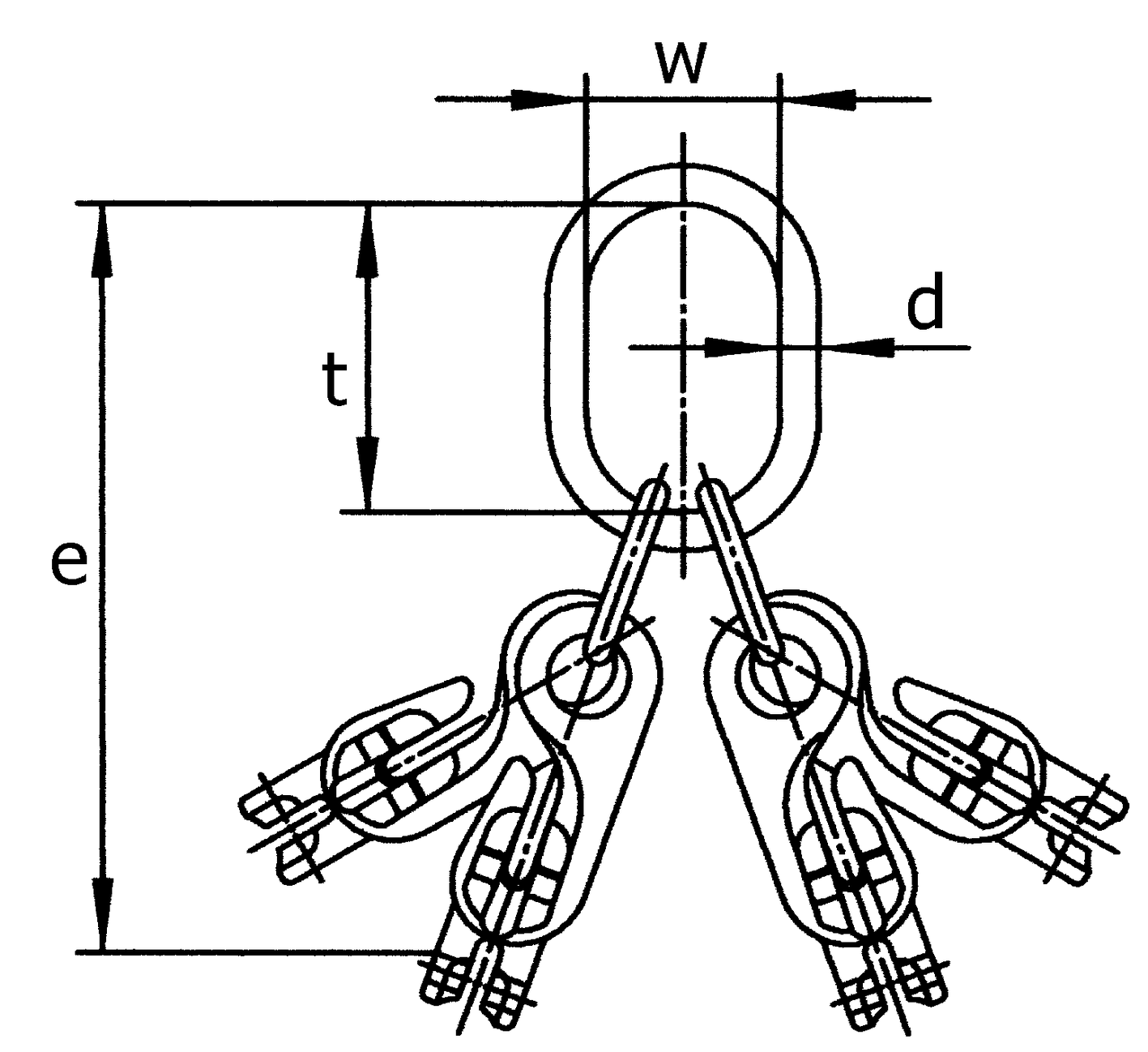

Art. nr. Type Til kæde, klasse mm Ø
mm
Anvendes for krog DIN15401 nr. Dobbelt krog DIN 15402 Nr. d
mm
e
mm
t
mm
w
mm
Vægt
kg
CAD
11.0287882 VXKW 4-5 5 2,5 4 13 238 110 60 1,43
11.0287883 VXKW 4-6 6 5 6 19 273 135 75 2,17
11.0240451 VXKW 4-7 7 6 8 23 352 160 90 4,99
11.0287884 VXKW 4-8 8 6 8 23 352 160 90 5,05
11.0240457 VXKW 4-10 10 8 10 27 424 180 100 8,88
11.0240458 VXKW 4-13 13 10 12 33 518 200 110 17,5
11.0240459 VXKW 4-16 16 16 20 36 633 260 140 29,74
