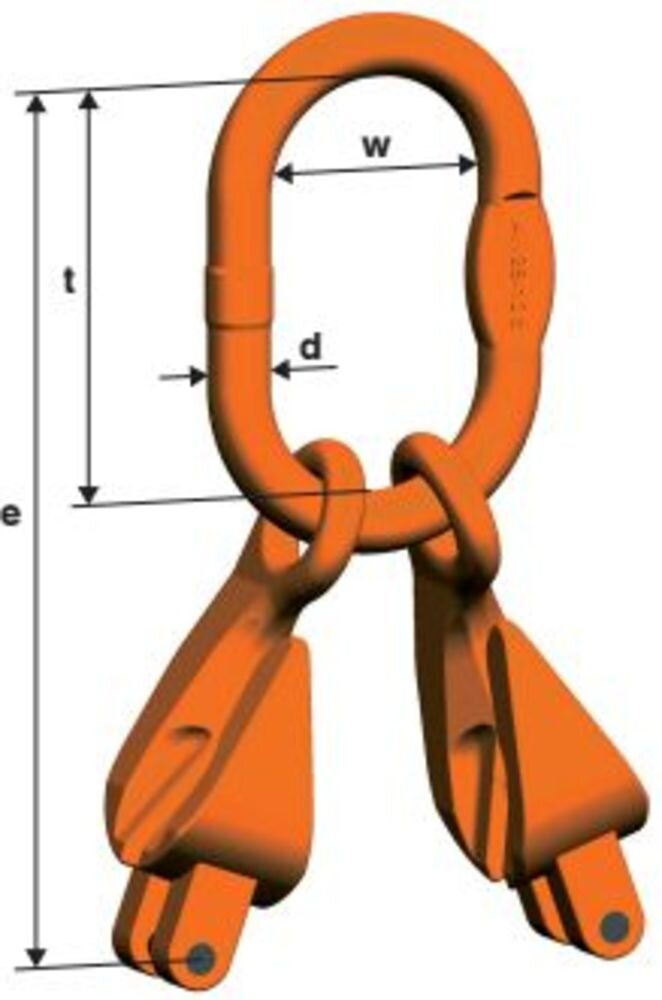

Ovalring type VXKW 2 er designet til samling af 2-parts kædesling med påsvejset XKW opkorterkrog.
Ovalring med integrerede opkorterkroge og gafler for montering af kæder uden brug af chainlock.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 818-4
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

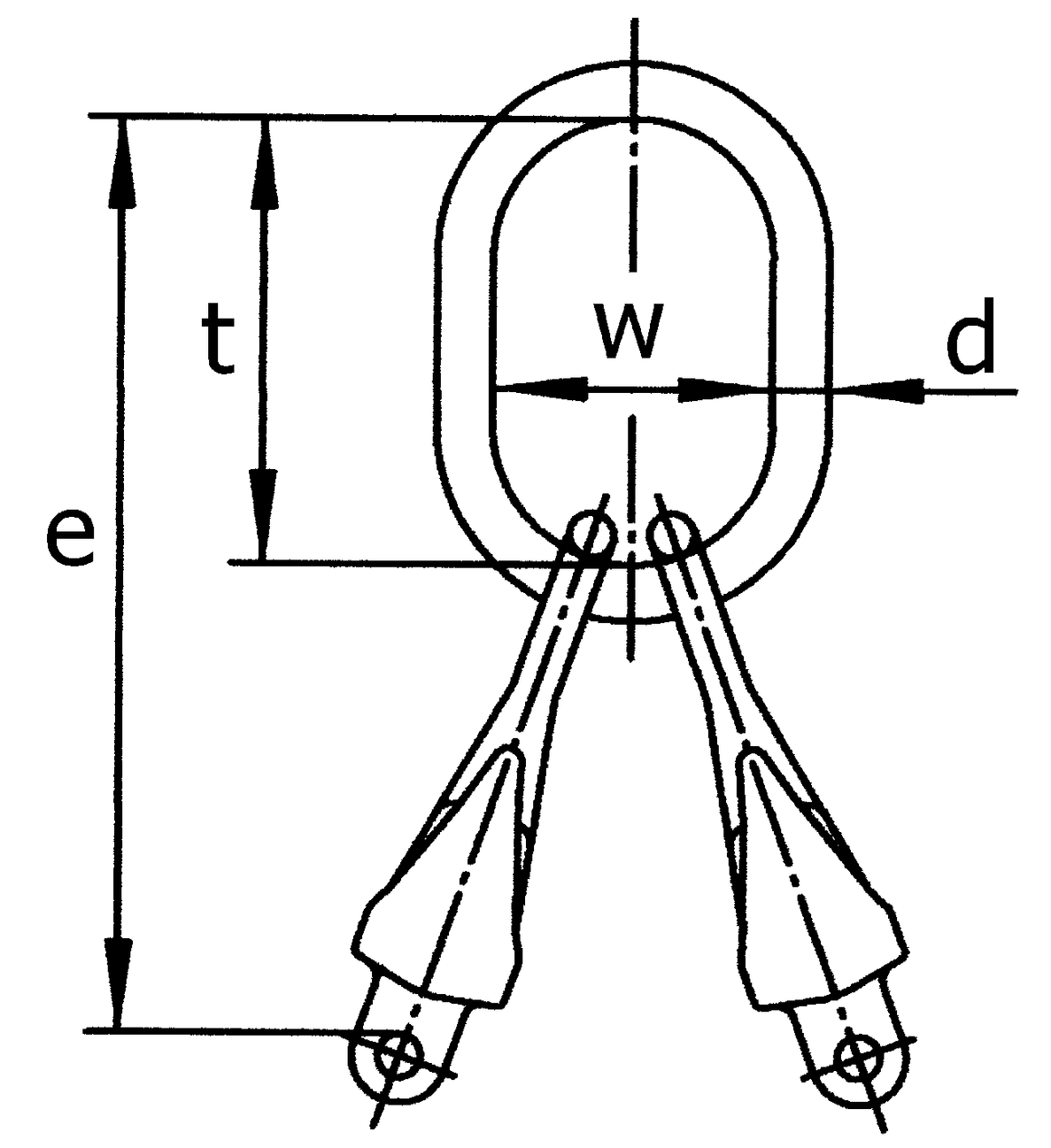

Art. nr. Type Til kæde, klasse mm Ø
mm
Anvendes for krog DIN15401 nr. Dobbelt krog DIN 15402 Nr. d
mm
t
mm
w
mm
Vægt CAD
11.0287880 VXKW 2-6 6 2,5 5 14 120 70 1,04
11.0240439 VXKW 2-7 7 2,5 6 16 140 80 1,91
11.0287881 VXKW 2-8 8 5 8 19 160 95 2,35
11.0240448 VXKW 2-10 10 6 12 23 170 105 4,19
11.0240449 VXKW 2-13 13 8 12 27 190 110 8,05
11.0240450 VXKW 2-16 16 10 16 33 230 130 14,38
