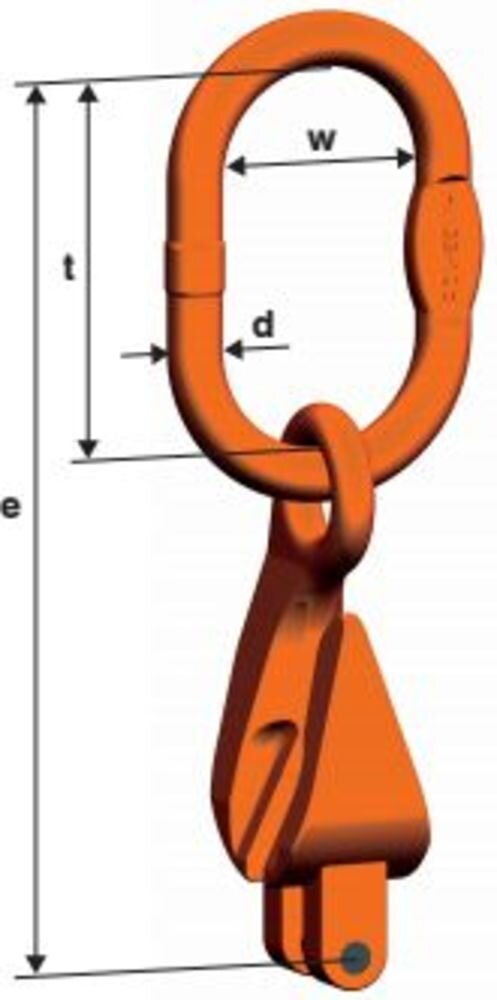

Generelt: Ovalring type VXKW 1 er designet til samling af 1-parts kædesling med påsvejset XKW opkorterkrog.
Ovalring med integreret opkorterkrog og gaffel for montering af kæde uden brug af chainlock.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 818-4
  • Sikkerhedsfaktor: 4:1.
  • Klasse: 10

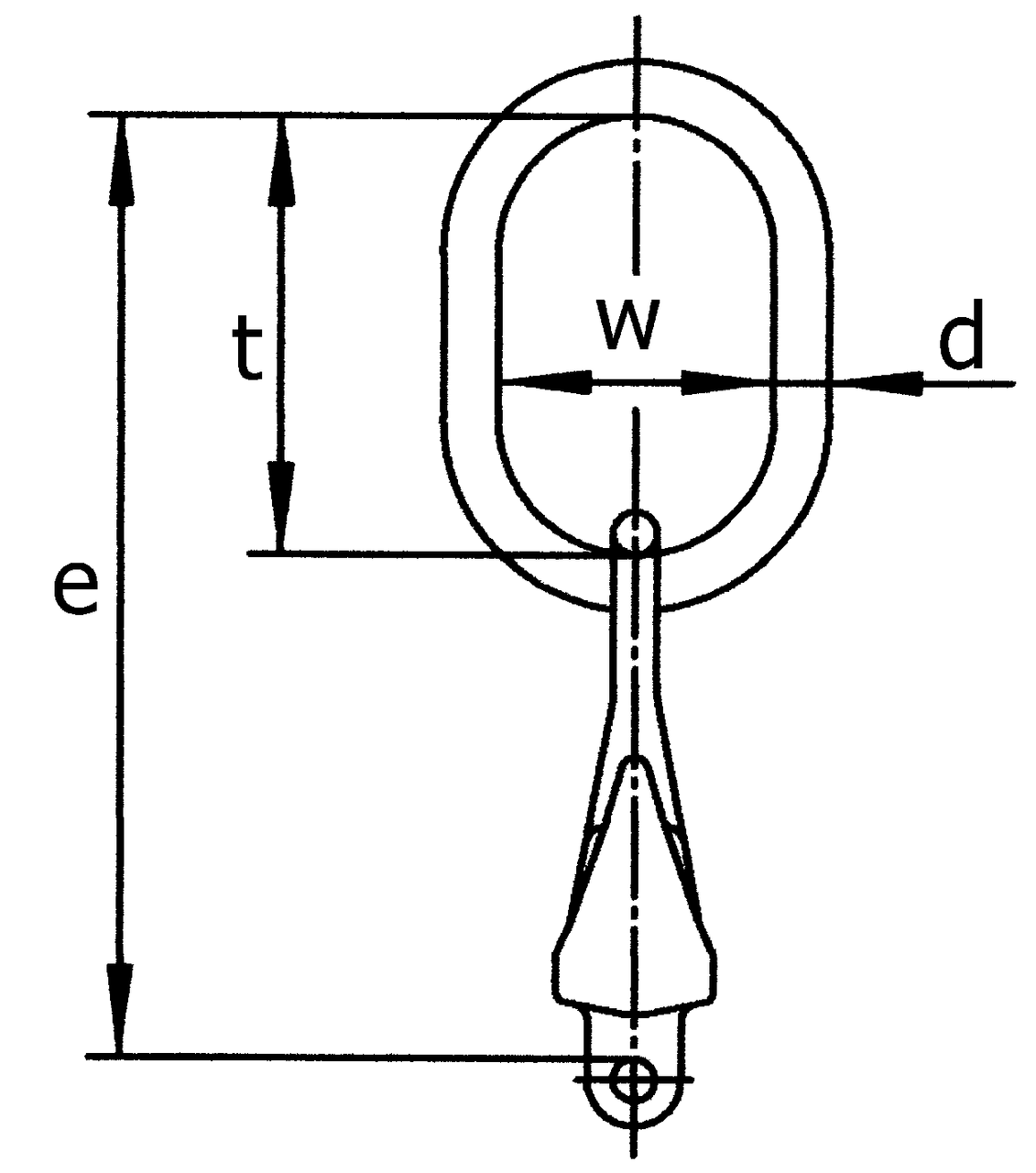

Art. Nr. Type Diameter (mm) WLL
Ton
W (mm) Anvendes for krog DIN15401 nr. D (mm) t (mm) e (mm) Vægt
kg
CAD
11.0287876 VXKW 1-5 5 1 50 1,6 10 80 164 0,44
11.0287877 VXKW 1-6 6 1,4 60 2,5 13 110 194 0,64
11.0240434 VXKW 1-7 7 1,9 60 2,5 13 110 232 0,96
11.0287878 VXKW 1-8 8 2,5 60 2,5 16 110 232 1,16
11.0240435 VXKW 1-10 10 4 75 5 19 135 294 2,11
11.0240437 VXKW 1-13 13 6,7 90 6 23 160 363 4,3
11.0240438 VXKW 1-16 16 10 100 8 27 180 413 7,26
