Ovalring type AW er designet til samling af kædesling. For pewag connex og svejset system.
Ovalring for 1-part AI.
Ovalring for 2-part AII.
Ovalring for 3- og 4-part AIII/IV - kun med overgangsled BW som på VW.
Kan også bruges som endeled AI - for kæde klassificering se kolonne AI.

Arbejdstemperatur: -40ºC op til +380°C.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-4
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. Type WLL
ton
For kæde Ø i
mm 1-part AW I
For kæde Ø i
mm 2-parter AW I

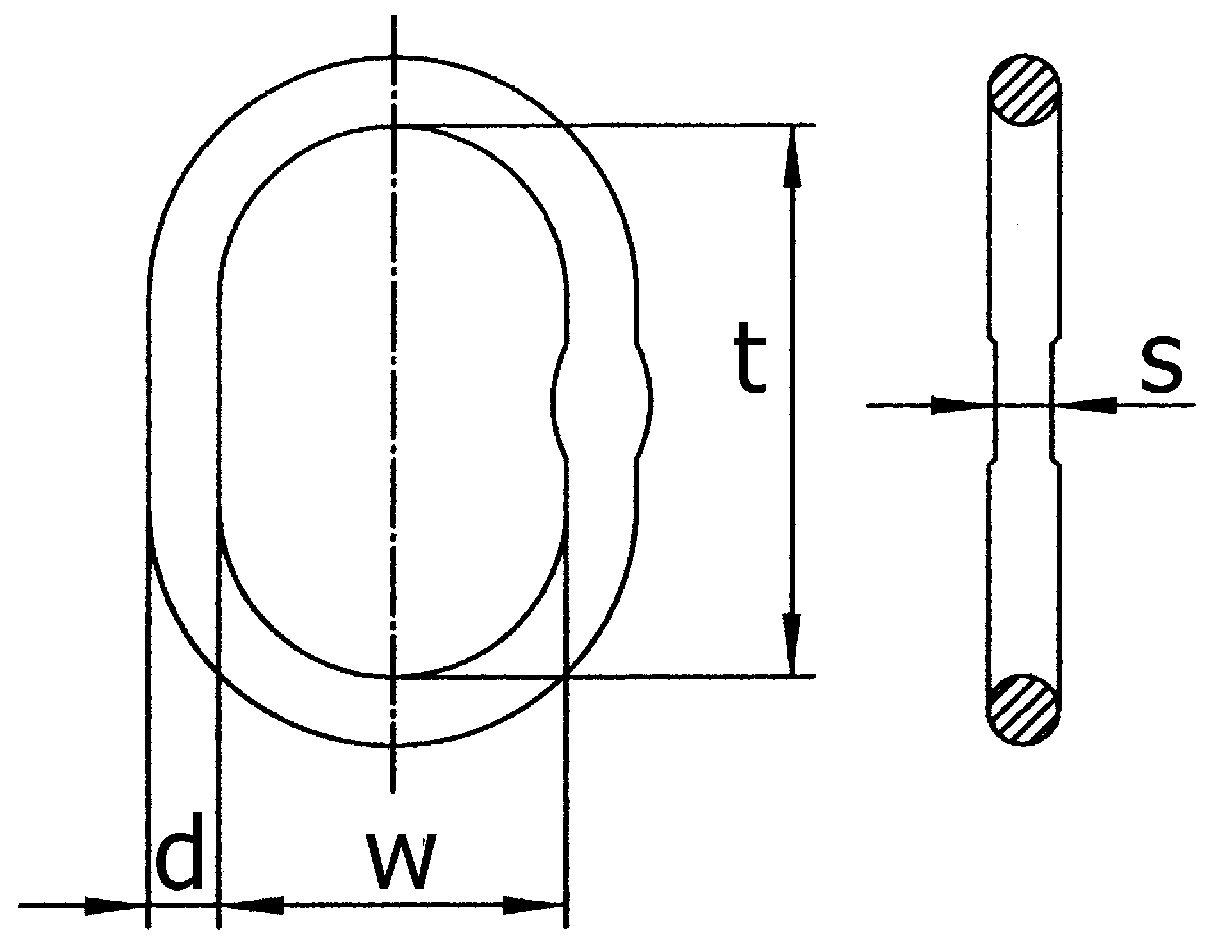

Enkelt krog DIN 15401 Dobbelt krog DIN 15402 Nr. d
mm
s
mm
t
mm
w
mm
Vægt
kg
CAD
11.0246774 AW 10 1,4 5 5 1,6 2,5 10 10 80 50 0,14
11.0246775 AW 13 2,3 6+7 6 2,5 4 13 10 110 60 0,34
11.0246776 AW 16 3,5 8 7 2,5 4 16 14 110 60 0,53
11.0246777 AW 18 5 10 8 5 6 19 14 135 75 0,92
11.0246778 AW 22 7,6 13 10 6 8 23 17 160 90 1,6
11.0246779 AW 26 10 16 13 8 10 27 20 180 100 2,46
11.0246780 AW 32 14 19 16 10 12 33 26 200 110 4,14
11.0246781 AW 36 25,1 22 19 16 20 36 29 260 140 6,22
11.0246782 AW 45 30,8 26 22 25 32 45 340 180 12,82
11.0260723 AW 50 40 32 26 32 40 50 43 350 190 16,55
11.0271783 AW 56 64 - 32 32 40 56 400 200 27,01
11.0254786 AW 72 85 50 63 70 460 250 45,3
