Løftehoved VSAW er designet til samling af svejste kædesling med pewags overgangsled BW. Til samling af kædeslings med Connex CW
For kroge iht. DIN 15401 op til Nr. 50 resp. nr. 100 – se tabel.

  • Materiale: Højstyrkestål.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-4
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

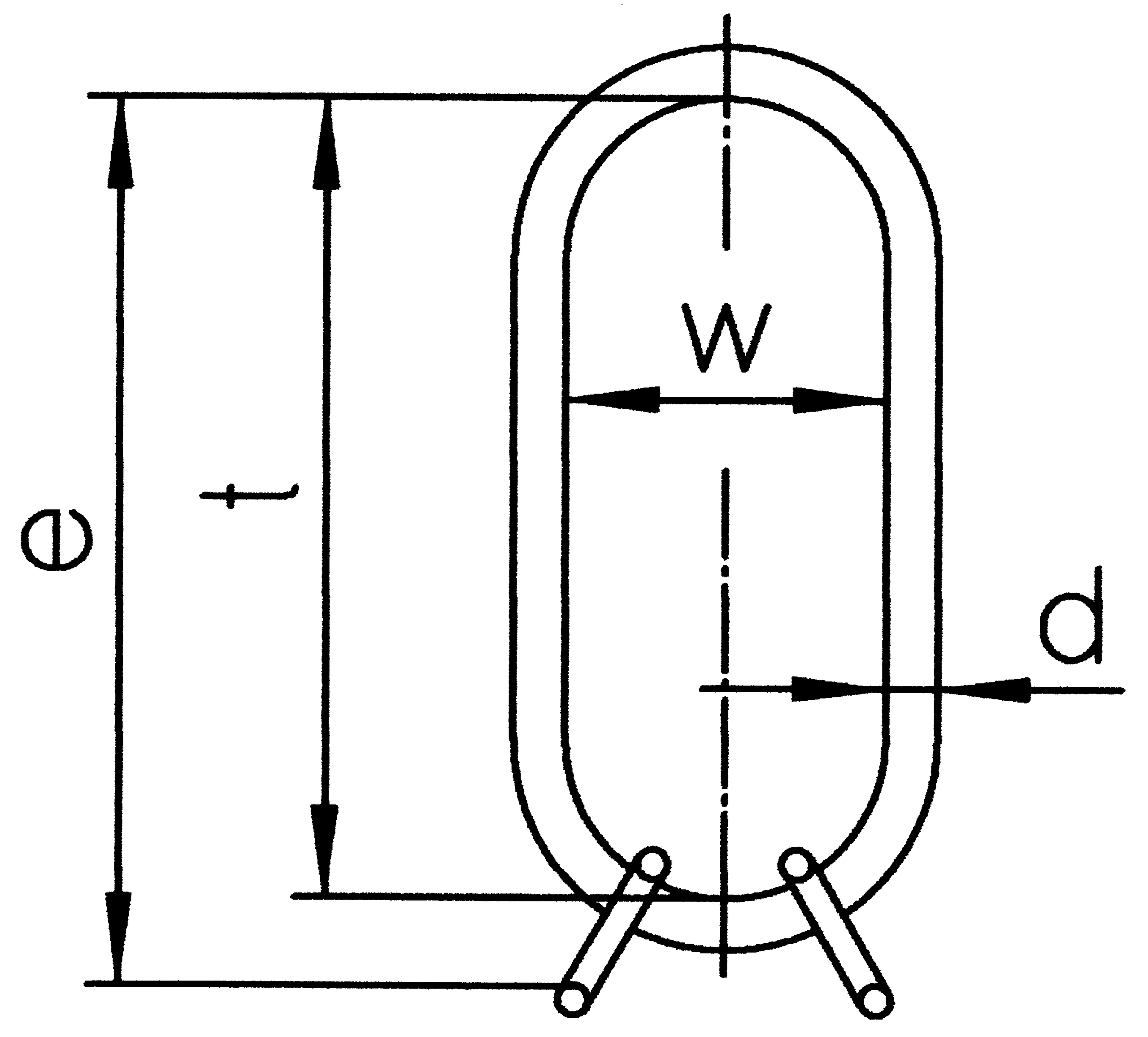

Art. nr. Type WLL
ton
Bestående af Dobbelt krog DIN 15402 Nr. Kan anvendes sammen med enkeltkrog iht. DIN 15401 nr. d
mm
e
mm
t
mm
w
mm
Vægt
kg
CAD
11.0298031 VSAW 2-10/13/4-10 9,5 SAW 32+2 BW 20 63 50 33 585 500 250 10,68
11.0298033 VSAW 2-16/4-13 14 SAW 40+2 BW 22 63 50 40 575 460 250 15,44
11.0298035 VSAW 2-19/20/4-16 21,2 SAW 45+2 BW 26 63 50 45 640 500 250 21,64
11.0298037 VSAW 2-22/4-19/20 30 SAW 50+2 BW 32 63 50 50 610 460 250 27,3
11.0298039 VSAW 2-26/4-22 40 SAW 56+2 BW 32 63 50 56 610 460 250 34,92
11.0298041 VSAW 2-26/4-22/320 40 SAW 60+2 BW 32 125 100 60 950 800 320 56,24
