VMW Løftehoved for pewag Connex og svejset system. Til samling af 3- og 4-parts kædeslings med Connex links CW. Til montering af svejste kædeslings med BW fra pewag. Svarende til VW 3-parts sæt, men også velegnet til større krankroge og specialkroge.

  • Materiale: Højstyrkestål.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-4
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

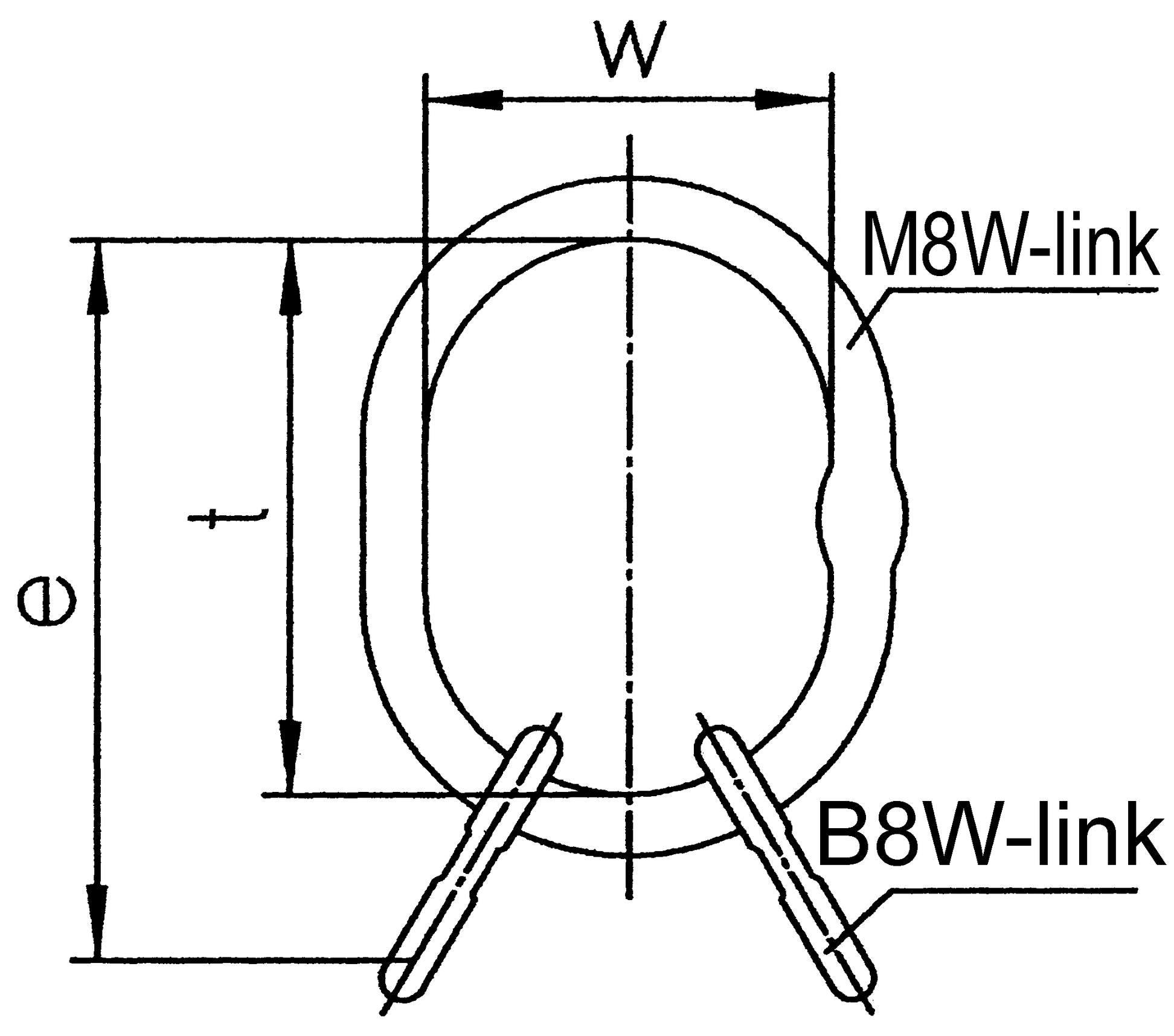

Art. nr. Type WLL
ton
Bestående af Anvendes for krog DIN15401 nr. Dobbelt krog DIN 15402 Nr. e
mm
t
mm
w
mm
Vægt
kg
CAD
11.0262075 VMW 6 4,2 MW 18 + 2 BW 13 6 8 214 160 95 1,43
11.0262076 VMW 7/8 6,6 MW 22 + 2 BW 16 10 12 240 170 105 2,46
11.0262078 VMW 10 10,1 MW 26 + 2 BW 20 10 12 275 190 110 4,01
11.0262080 VMW 13 15,7 MW 32 + 2 BW 22 12 16 345 230 130 7,1
11.0262082 VMW 16 21,2 MW 36 + 2 BW 26 20 25 415 275 150 11,3
11.0244238 VMW 19/20 34,1 MW 56 + 2 BW 32 50 63 500 350 250 28,3
11.0270814 VMW 22 40 MW 56 + 2 BW 36 50 63 520 350 250 30,22
* Tildelingen gælder ikke for ophængssystemer med en belastningsfordeler.
