Svejsbart løftebeslag, til påsvejsning på maskindele eller køretøjer. Ideelt for nedhængning af løfte- og surringsdele. På grund af den integrerede fjeder, vil belastningsringen altid forblive i enhver ønsket position.
Instruktionerne i henhold til DIN EN ISO 14341 gælder for svejsning. Svejsningen må kun udføres af en svejseoperatør med gyldig kvalifikation i henhold til EN 287-1 eller EN ISO 9606-1.
Løftepbeslagene bliver pakket enkeltvis og sammen med en brugsanvisning og svejseinstruktioner.

Standard: Det svejsbare løftepunkt PLE er fremstillet i henhold til EF-maskindirektiv 2006/42/EG og testet i henhold til EN 1677-1.

Tilladt brug
Belastning iht. kontrolattesttabellen over WLL i de viste trækretninger (se billede 1 og 2).

Ikke tilladt brug
Når du vælger konfiguration, skal du sørge for, at der ikke sker ukorrekt belastning ved f.eks. at:

  • Trækretningen er blokeret
  • Trækretningen ikke er indenfor det anbefalede område
  • Belastningsringen hviler mod kanter eller byrder
  • Materiale: Højstyrkestål.
  • Mærkning: WLL.
  • Overflade: Malet.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Billede 1
Billede 2
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

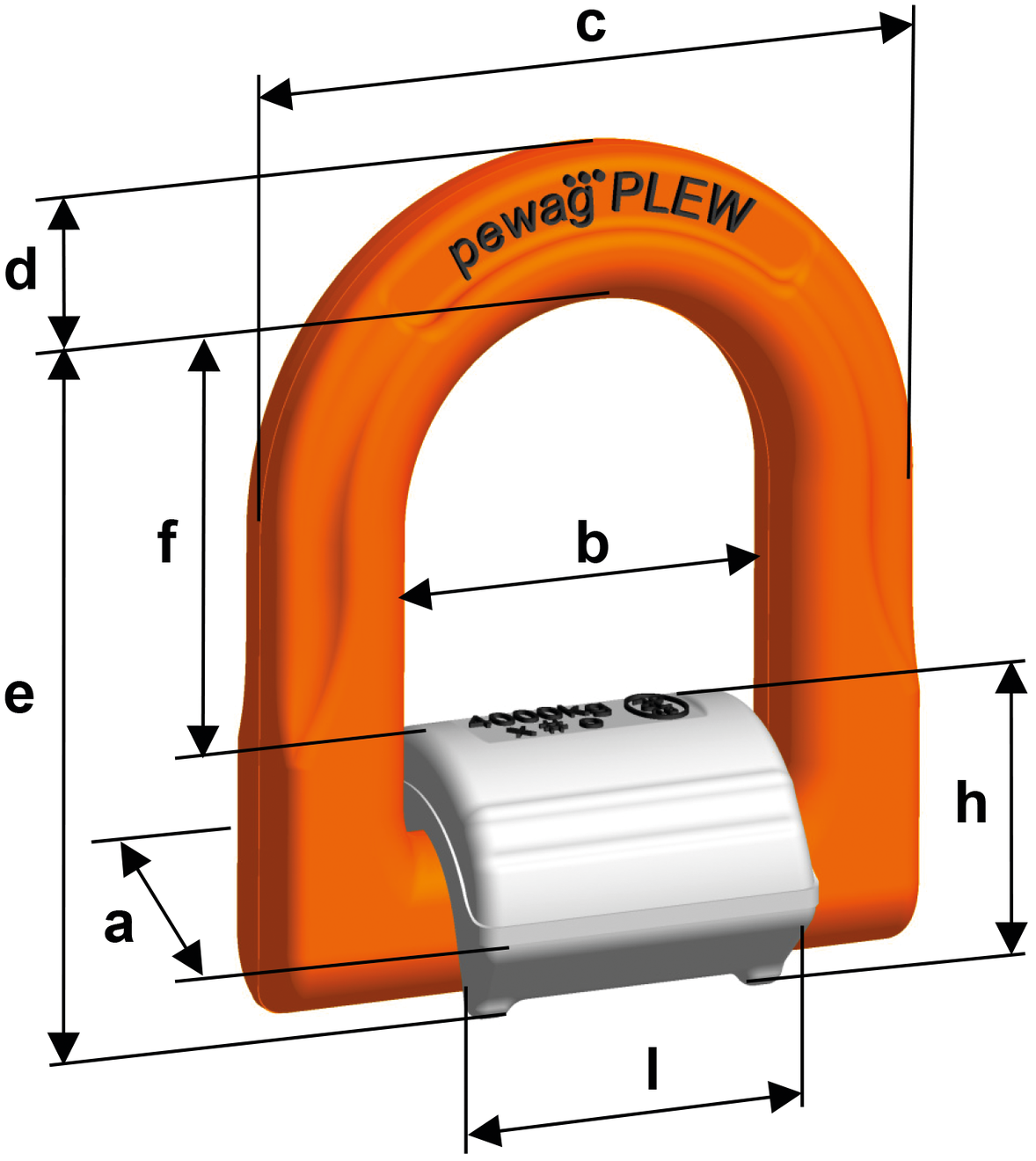

Art. nr. Type WLL
ton
a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
h
mm
I
mm
Vægt
kg
CAD
11.4257631 PLEW 1,5 t 1,5 32 38 65 14 65 40 25 35 0,32
11.4257643 PLEW 2,5 t 2,5 37 44 75 16 76 47 28 41 0,5
11.4245122 PLEW 4 t 4 43 48 84 18 83 51 32 45 0,75
11.4257647 PLEW 6,7 t 6,7 58 60 107 24 108 64 44 56 1,7
11.4257635 PLEW 10 t 10 69 66 126 27 123 69 54 61 2,8
11.4257639 PLEW 19 t 19 92 95 171 38 168 100 68 89 6,5

Download CAD

Beskrivelse

Skab CAD
Download
Løftemetode

Belastningskapacitet tabel 1

Belastningskapacitet tabel 2

Belastningskapacitet tabel 3

Belastningskapacitet tabel 4

Belastningskapacitet tabel 5

Belastningskapacitet tabel 6

Belastningskapacitet tabel 7

Belastningskapacitet tabel 8

Belastningskapacitet tabel 9

Belastningskapacitet tabel 10

Antal parter
1
1
2
2
2
2
3+4
3+4
2
3+4
Hældningsvinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.
Code
WLL tons









PLEW 1,5 t
2,5
1,5
5
3
2,1
1,5
3,1
2,2
1,5
1,5
PLEW 2,5 t
4
2,5
8
5
3,5
2,5
5,3
3,7
2,,5
2,5
PLEW 4 t
6
4
12
8
5,6
4
8,4
6
4
4
PLEW 6,7 t
10
6,7
20
13,4
9,4
6,7
14,2
10
6,7
6,7
PLEW 10 t
15
10
30
20
14,1
10
21,2
15
10
10
PLEW 19 t
25
19
50
38
26,8
19
40,3
28,5
19
19
