Dette løfteøje kan let monteres og demonteres uden brug af værktøj. 360° roterbar løftebeslag. Belastningsringen er 180° bevægelig og kan placeres i enhver ønskelig vinkel på grund af den udskiftelige og patenterede fjeder. Den specielle sekskantede skrue i grade 10,9 materiale er også udskiftelig og sikret mod tab.
Skruen er 100% testet for revner og desuden beklædt med en chromat VI-fri overfladebeskyttelse mod korrosion. Løftebeslaget er mærket med WLL og gevindstørrelse. Det kan strammes med en sekskantnøgle eller skruenøgle.

Løftebeslagene pewag winner profilift beta er mærket med et individuelt serienummer, som muliggør sporbarhed af produktet, og lasteevne for det mest uhensigtsmæssige arbejdsområde, hvilket forklarer den øgede WLL i oprejst belastet position. I tilladt arbejdsområde er der 5 gange sikkerhed. pewag winner profilift beta fås med metrisk eller UNC-gevind, og løftebeslagene med metrisk gevind fås også med tilpasset gevindlængde.

Tabellen med de nævnte lastkapaciteter - afhængig af de forskellige løftemetoder som hejsning, antal parter og hældningsvinkel – er en del af brugermanualen og indgår i alle pakker med løftebeslag.

Tilladt brug
Belastning iht. kontrolattesttabellen over WLL i de viste trækretninger (se billede 1 og 2).

Ikke tilladte brug
Når du vælger konfiguration, skal du sørge for, at der ikke sker ukorrekt belastning ved f.eks. at:

  • Trækretningen er blokeret
  • Trækretningen ikke er indenfor det anbefalede område (se billede 3)
  • Belastningsringen hviler mod kanter eller byrder (se billede 4)

Lastringen skal placeres i trækretning før løft - drej ikke under last.

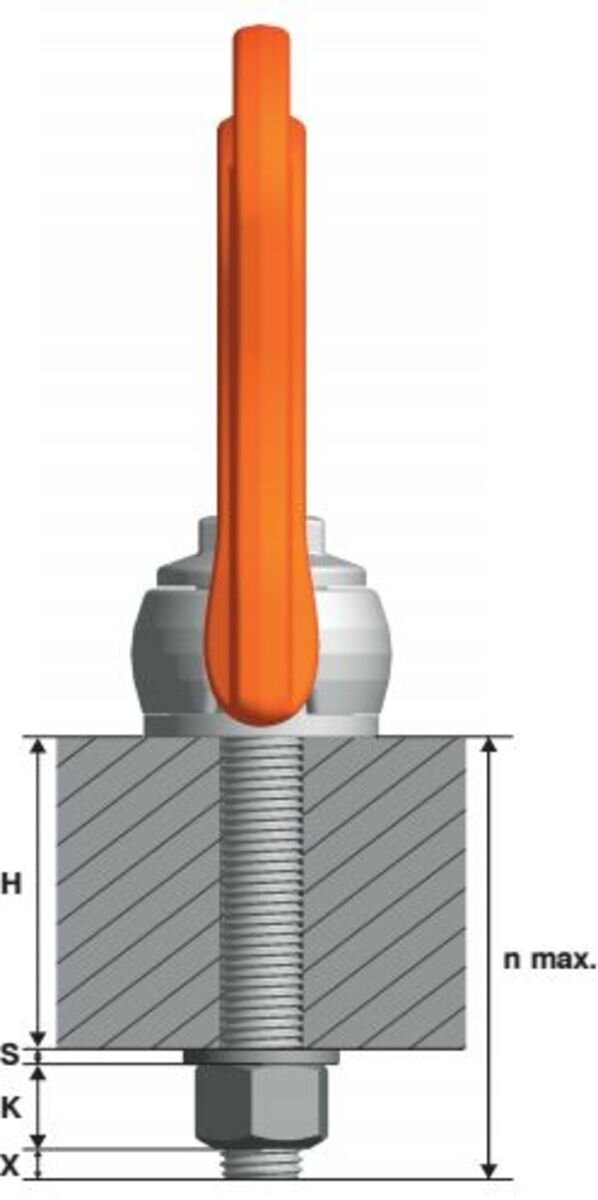

For at beregne den nødvendige gevindlængde (L):
L = H + S + K + X

H = Materialehøjde
S = Tykkelse af spændeskiven
K = Højde af møtrikken (afhængigt af gevindskruens størrelse)
X = Overskydende skruelængde (dobbelt skruevinkel af ​​skruen)
L maks. = N maks.

Pewag tilbyder, sammen med standard og maksimale gevindlængder, specielt tilpassede gevindlængder.
Medfølgende tilpassede og maksium gevindlængder omfatter en spændeskive og en brudtestet, korrosionssikret skruemøtrik.

  • Materiale: Legeret stål.
  • Mærkning: WLL, gevindstørrelse og individuelt serienummer.
  • Overflade: Malet.
  • Sikkerhedsfaktor: 5:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

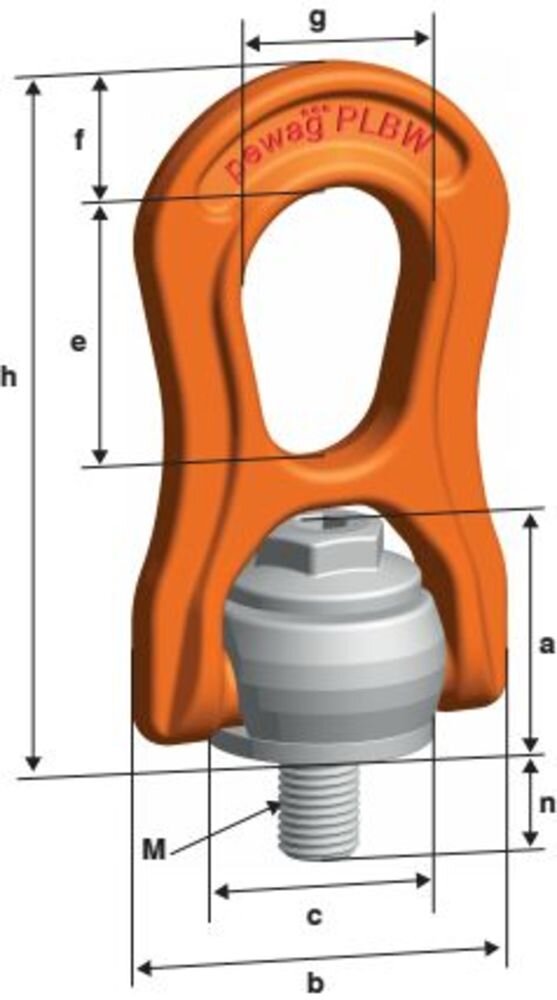

Art. nr. Type WLL
ton
Gevind a
mm
b
mm
c
mm
e
mm
f
mm
g h
mm
n
mm
n max
mm
Vægt
kg
CAD
11.4214229 PLBW 0,3 t 0,3 M8 29 56 30 38 18 27 94 13 80 0,32
11.4214230 PLBW 0,6 t 0,6 M10 29 56 30 38 18 27 94 15 100 0,33
11.4214236 PLBW 1 t 1 M12 29 56 30 38 18 27 94 17 180 0,34
11.4214231 PLBW 1,3 t 1,3 M14 43 79 45 55 25 38 138 22 220 1,03
11.4214232 PLBW 1,6 t 1,6 M16 43 79 45 55 25 38 138 24 260 1,04
11.4214237 PLBW 2 t 2 M18 43 79 45 55 25 38 138 27 295 1,07
11.4214188 PLBW 2,5 t 2,5 M20 43 79 45 55 25 38 138 30 335 1,08
11.4214238 PLBW 3 t 3 M22 64 118 68 85 38 58 209 33 355 3,5
11.4214239 PLBW 4 t 4 M24 64 118 68 85 38 58 209 36 355 3,53
11.4214240 PLBW 5 t 5 M27 64 118 68 85 38 58 209 40 355 3,58
11.4214241 PLBW 6,3 t 6,3 M30 64 118 68 85 38 58 209 45 355 3,66
11.4214242 PLBW 8 t 8 M33 106 188 108 132 60 91 331 54 328 14,5
11.4214233 PLBW 10 t 10 M36 106 188 108 132 60 91 331 59 328 14,6
11.4214234 PLBW 12,5 t 12,5 M42 106 188 108 132 60 91 331 69 328 14,9
11.4214235 PLBW 15 t 15 M48 106 188 108 132 60 91 331 74 328 15,2
Bemærk: Med forbehold for tekniske ændringer.
















Download CAD

Beskrivelse

Skab CAD
Download
Løftemetode








Antal parter


1
1
2
2
2
2
3+4
3+4
2 3+4


Hældningsvinkel


90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.

asymm.



Kode
Gevind
Spændingsmoment
WLL











mm
Nm
ton
mm mm









PLBW 0,3 t
M8
6
0,5
0,3
1
0,6
0,4
0,3
0,6
4,5
0,3
0,3
8 15
PLBW 0,6 t
M10
10
1
0,6
2
1,2
0,8
0,6
1,3
9
0,6
0,6
8 15
PLBW 1 t
M12
15
1,3
1
2,6
2
1,4
1
2,1
1,5
1
1
8 15
PLBW 1,3 t
M14
30
2
1,3
4
2,6
1,8
1,3
2,7
1,9
1,3
1,3
10 24
PLBW 1,6 t
M16
50
2,5
1,6
5
3,2
2,2
1,6
3,4
2,4
1,6
1,6
10 24
PLBW 2 t
M18
70
3
2
6
4
2,8
2
4,2
3
2
2
10 24
PLBW 2,5 t
M20
100
3,5
2,5
7
5
3,5
2,5
5,3
3,7
2,5
2,5
10 24
PLBW 3 t
M22
120
4,5
3
9
6
4,2
3
6,3
4,5
3
3
14 36
PLBW 4 t
M24
160
5,5
4
11
8
5,6
4
8,4

6

4
4
14 36
PLBW 5 t
M27
200
6,5
5
13
10
7
5
10,5
7,5
5
5
14 36
PLBW 6,3 t
M30
250
7
6,3
14
12,6
8,8
6,3
13,2
9,4
6,3
6,3
14 36
PLBW 8 t
M33
270
9
8
18
16
11
8
16,5
12
8
8
19 55
PLBW 10 T
M36
320
11
10
22
20
14
10
21
15
10
10
19 55
PLBW 12,5 T
M42
400
13,5
12,5
27
25
17,5
12,5
26,3
18,7
12,5
12,5
19 55
PLBW 15 T
M48
600
16
15
32
30
21
15
32
22,5
15
15
19 55
