Generelt: Usædvanlig god vægtfordeling med længere levetid. De nyudviklede lastfordelere er ikke blot i overensstemmelse med kravene til en konventionel lastfordeler, men også overbevisende ved at være mere effektiv på den samlede vægtfordeling. På grund af sit ekstremt flade design, kan den bruges i situationer, hvor hældningsvinklen er op til 60°. For at forbedre slidstyrken er de nye lastfordelere fremstillet af Q&T stål. Skulle slid af drift forekomme, kan lastfordeleren vendes 180° - det øger levetiden og reducerer omkostningerne meget. Da alle fire kædeparter er bærende samtidig, øges den maksimale belastning med omkring 30 procent i forhold til andre lastsamlerør med samme nomielle diameter. Det er derfor muligt at anvende en mindre dimension ved den samme belastning, for at spare på vægten uden at mindske lastevnen.

  • Materiale: Stållegering.
  • Mærkning: Type og klasse.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 12
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

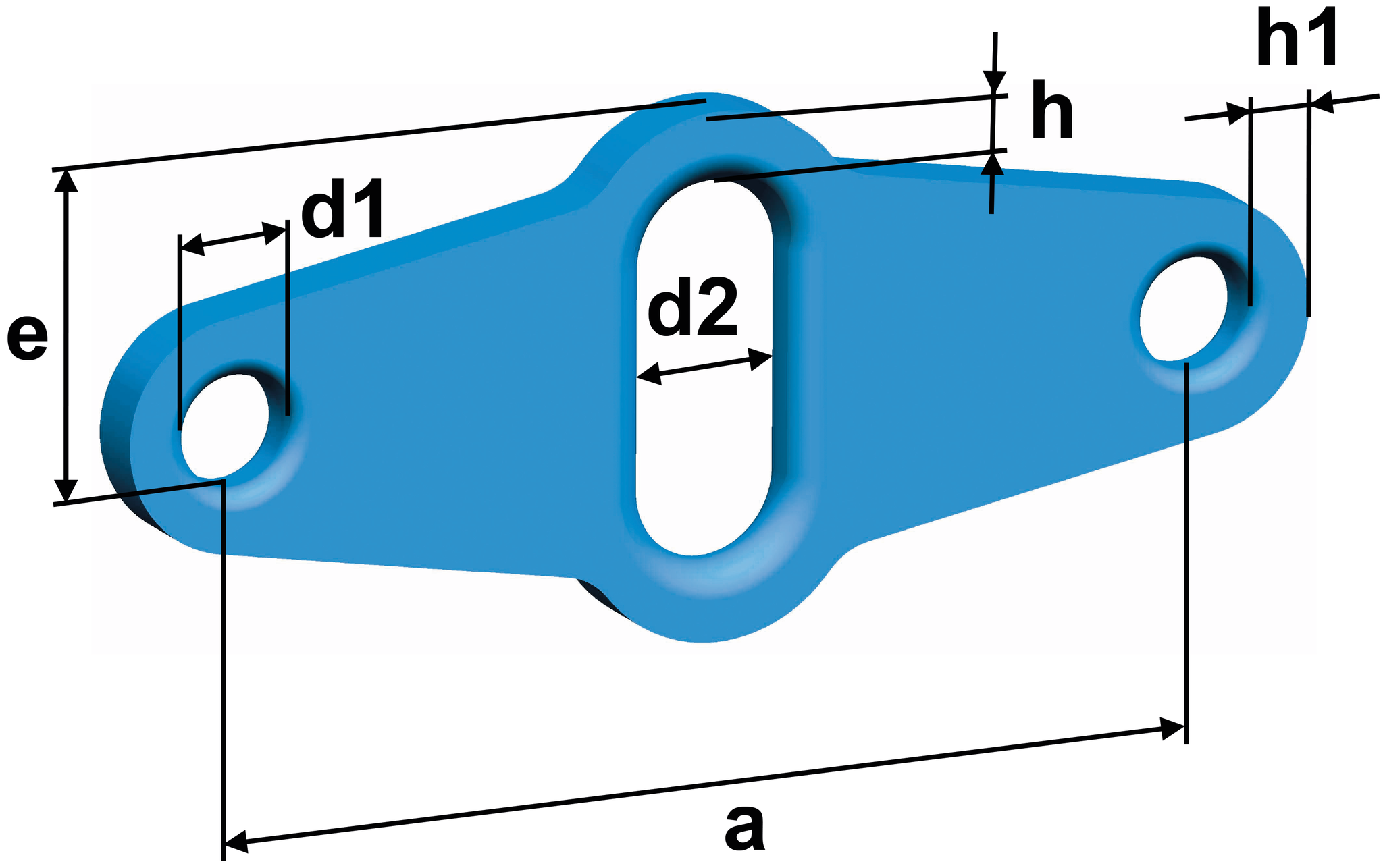

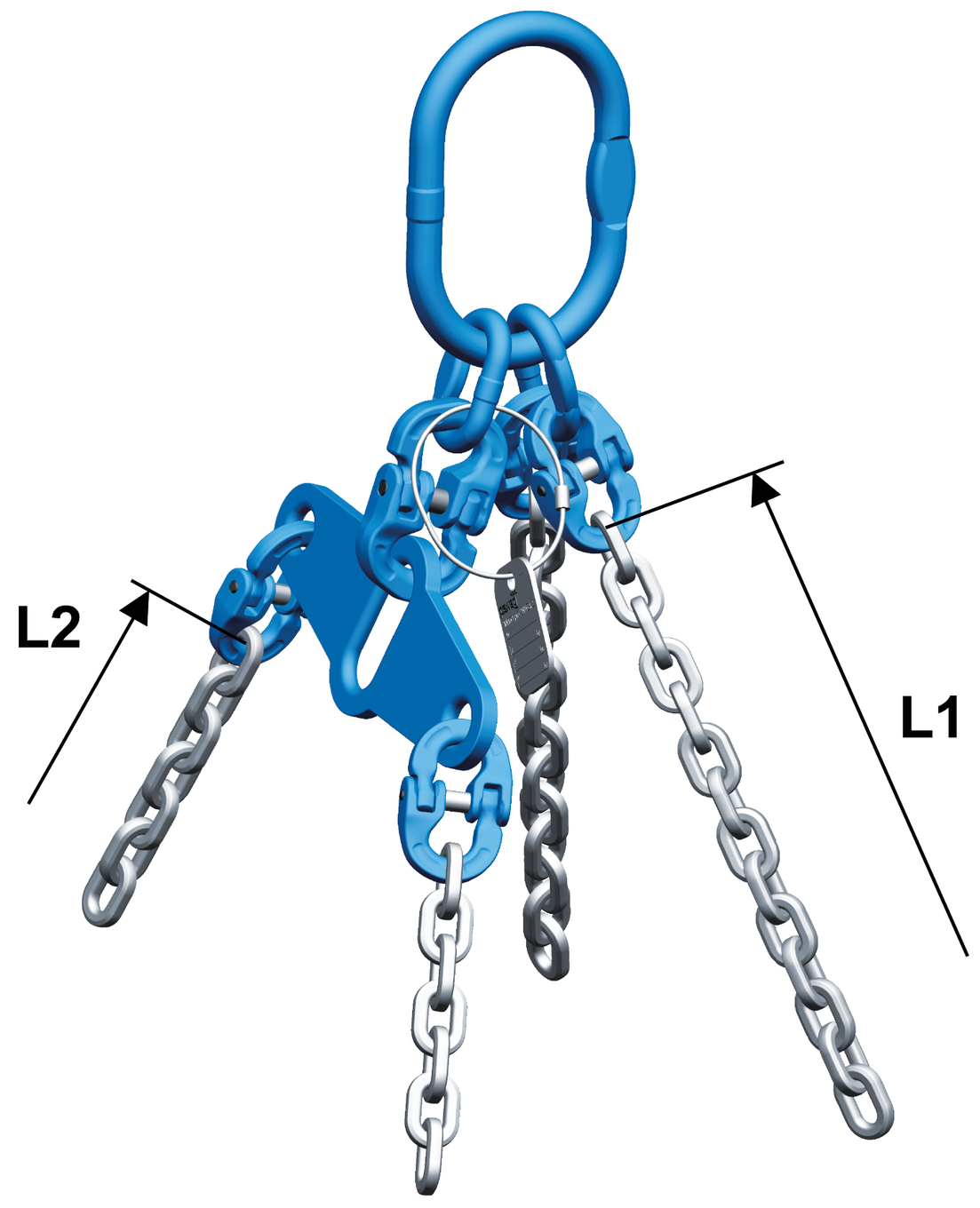

Art. nr. Type Samleled* Forskel L1/L2 kædeled a
mm
d1
mm
d2
mm
e
mm
h
mm
h1
mm
s
mm
Vægt
kg
CAD
11.07PEW3297 AGWP 10 CWP 13 4 180 25 32 32 23 15 15 1,56
11.07PEW2914 AGWP 7/8 CWP 10 6 --> 7 mm, 5 --> 8 mm 210 22 25 51 15,5 14 15 1,75
* Brug venligst denne connex til at samle lastfordeleren på masterlinkenheden.
Statisk testkoefficient = 2,5 x bæreevne af den respektive kædesektion; Sikkerhedsfaktor = 4.
