Universal forbindelsesled bestående af to identiske smedede halvdele, en bolt og en sikkerhedsmanchet.

  • Materiale: Stållegering.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner pro eller 12, H16, CE, batch kode og type.
  • Arbejdstemperatur: -60ºC op til +300ºC.
  • Overflade: Lyseblå pulverlakeret.
  • Standard: EN 1677-1
  • Advarsel: Må ikke varmebehandles.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 12
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

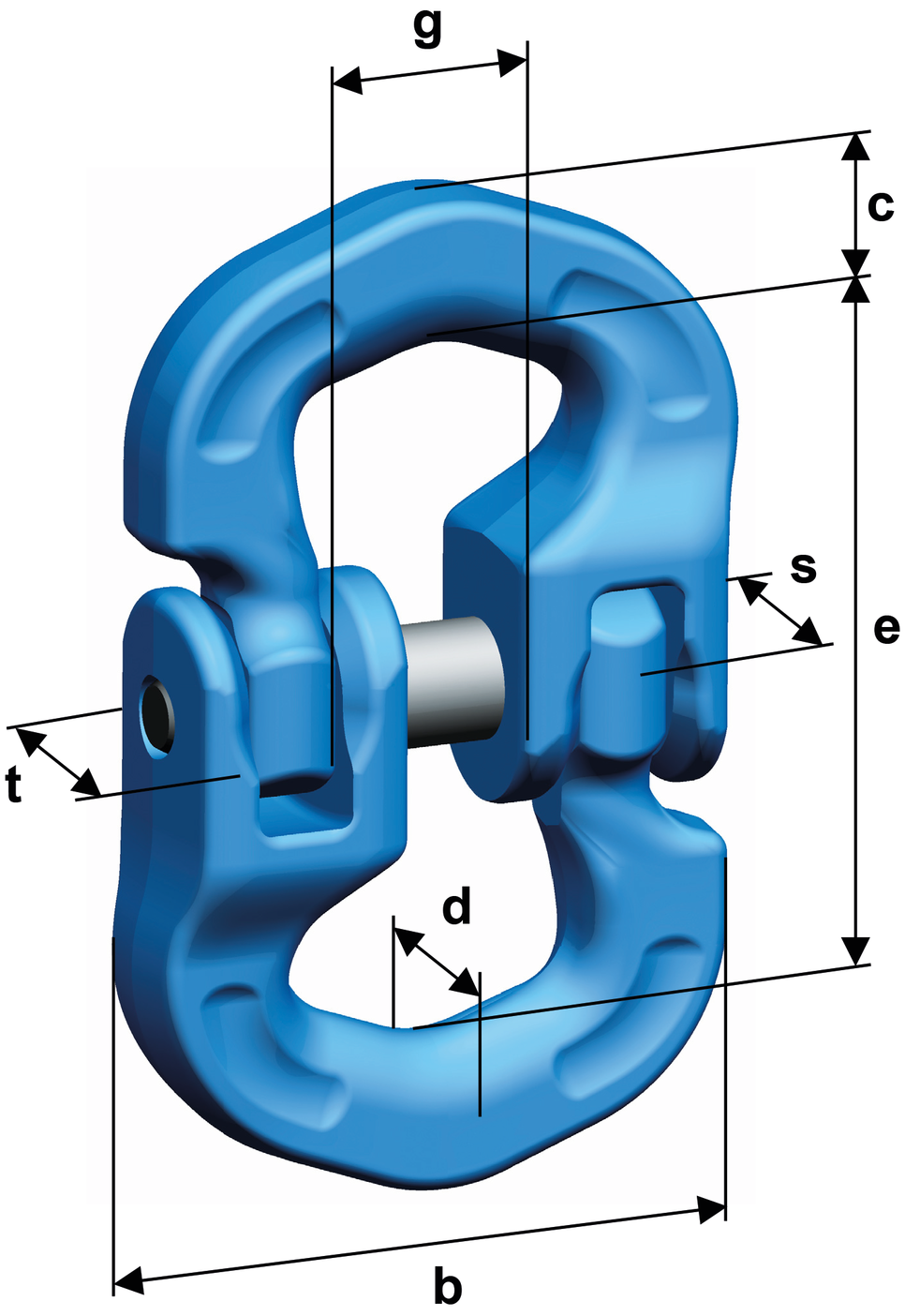

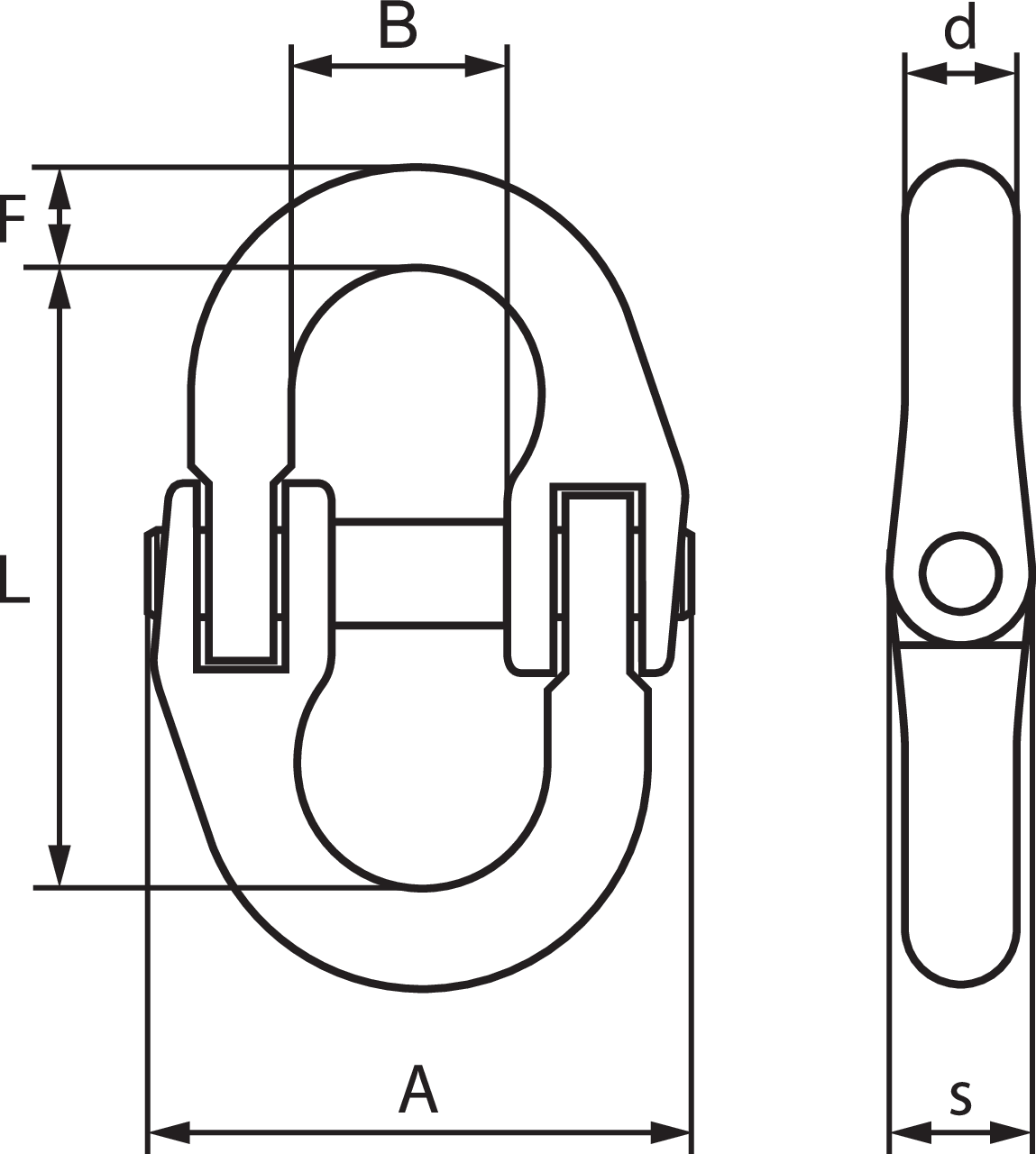

Art. nr. Type WLL
ton
b
mm
c
mm
d
mm
e
mm
g
mm
s
mm
t
mm
Vægt
kg
CAD
11.0789314 CWP 7 2,36 51 11,5 9 63 17 13 15,5 0,24
11.0787965 CWP 8 3 58 14 10 62 20 15 20 0,27
11.0789315 CWP 10 5 66 18 13 78 22 21 25 0,57
11.0789316 CWP 13 8 84 22 17 107 25 25 34 1,43
11.0750093 CWP 16 12,5 120 27 21 128 48 31 41 2,26
