Generelt: Krog til direkte montering i kæden. Til applikationer, hvor kæbe størrelse "g" af KHSW krogen er utilstrækkelig, hovedsagelig i støberier. Før krogen anvendes, skal det undersøges om det er lovligt at bruge krogen i den tænkte applikation.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-1
  • Sikkerhedsfaktor: 4:1.
  • Klasse: 10
Art. Nr. Type WLL
Ton

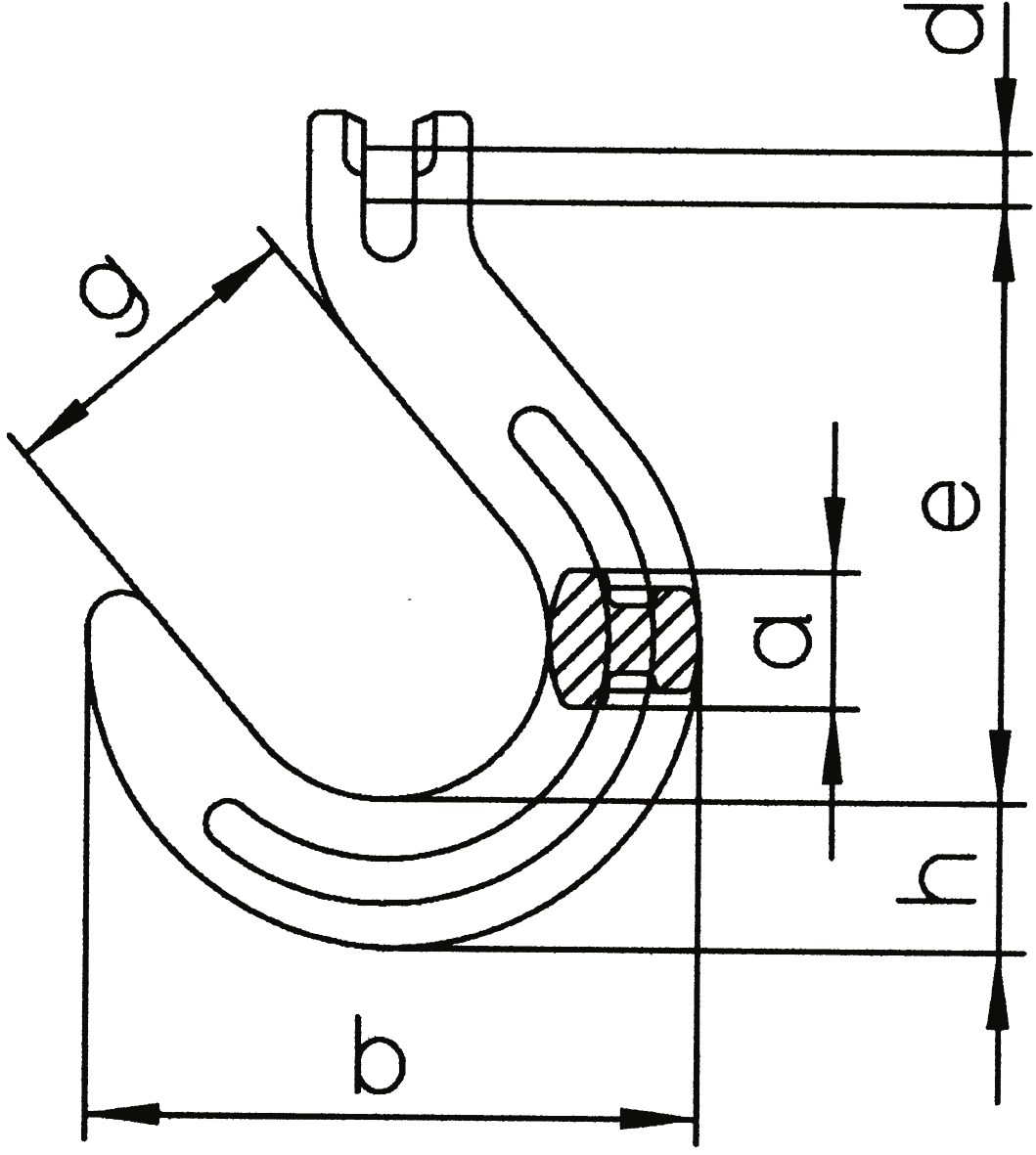

e (mm) h (mm) A (mm) g (mm) D (mm) B (mm) Vægt
kg
CAD
11.1460779 KFW 7 1,9 121 29 25 64 9 118 1
11.1460780 KFW 8 2,5 120 29 25 64 10 118 1
11.1460781 KFW 10 4 140 35 32 76 12,5 143 1,78
11.1460782 KFW 13 6,7 170 42 40 89 16 170 2,96
