Generelt: KSCHW gaffel sjækkel er beregnet til direkte montering i kæde. De bruges som endefittings eller samleled i kædeslings. Kobles direkte sammen med andre elementer, som løfteåg.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C .
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-1
  • Sikkerhedsfaktor: 4:1.
  • Klasse: 10
Art. Nr. Type WLL
Ton

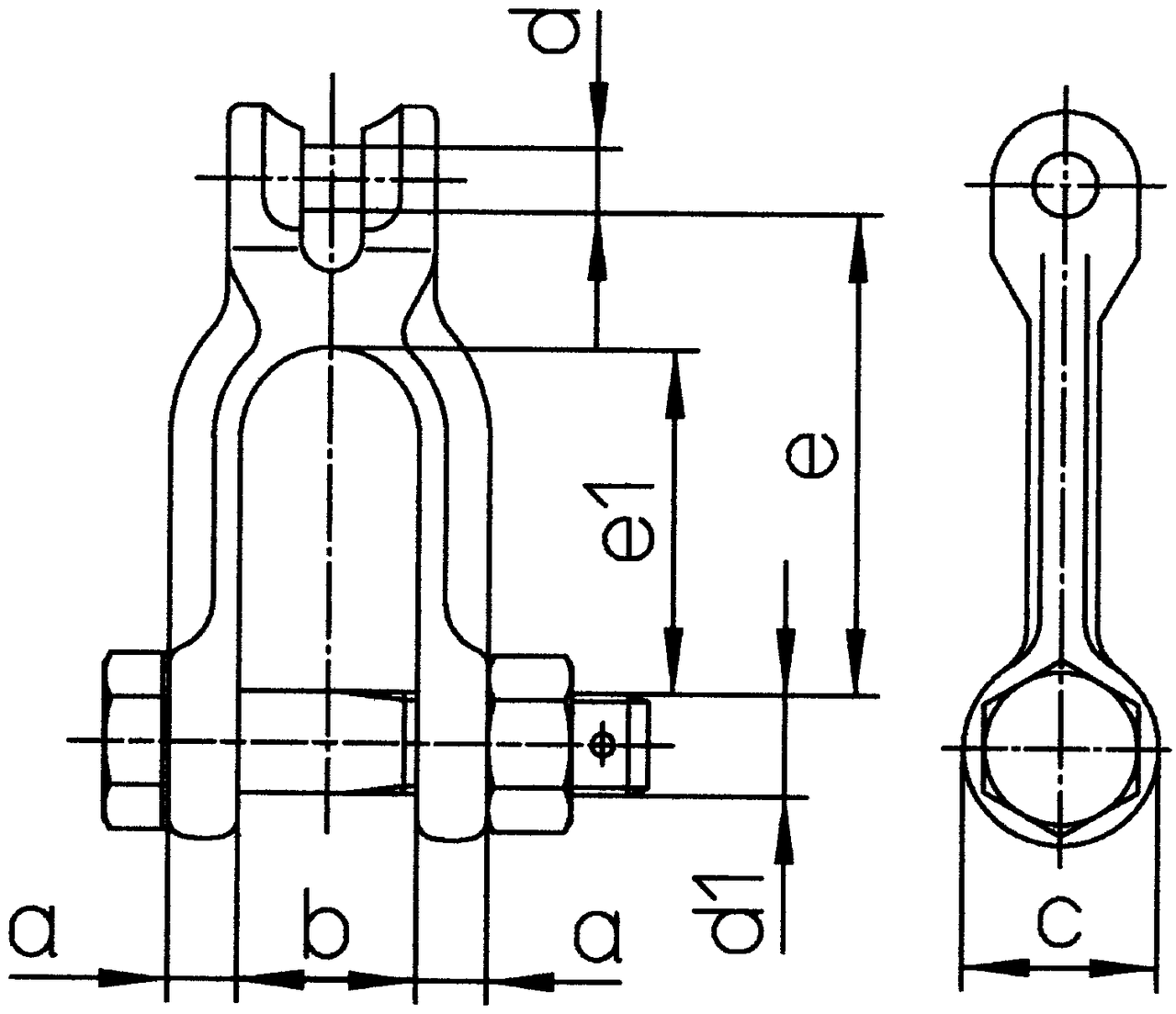

e (mm) e1 B (mm) A (mm) D (mm) C (mm) D1 (mm) Vægt
kg
CAD
11.3949621 KSCHW 7 1,9 76 54 26 12 9 31 16 0,49
11.3921357 KSCHW 8 2,5 76 54 26 12 10 31 16 0,49
11.3921358 KSCHW 10 4 105 76 32 16 12,5 39 20 0,95
11.3921359 KSCHW 13 6,7 113 77 42 21 16 50 24 1,89
