Generelt: KRW koblingsringe er beregnet til montering i kædeslings. De fungerer som forbindelsesled til masterlinks med gaffelmontage og som kædeforbindelsesled i specialløsninger.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-1
  • Sikkerhedsfaktor: 4:1.
  • Klasse: 10
Art. Nr. Type WLL
Ton

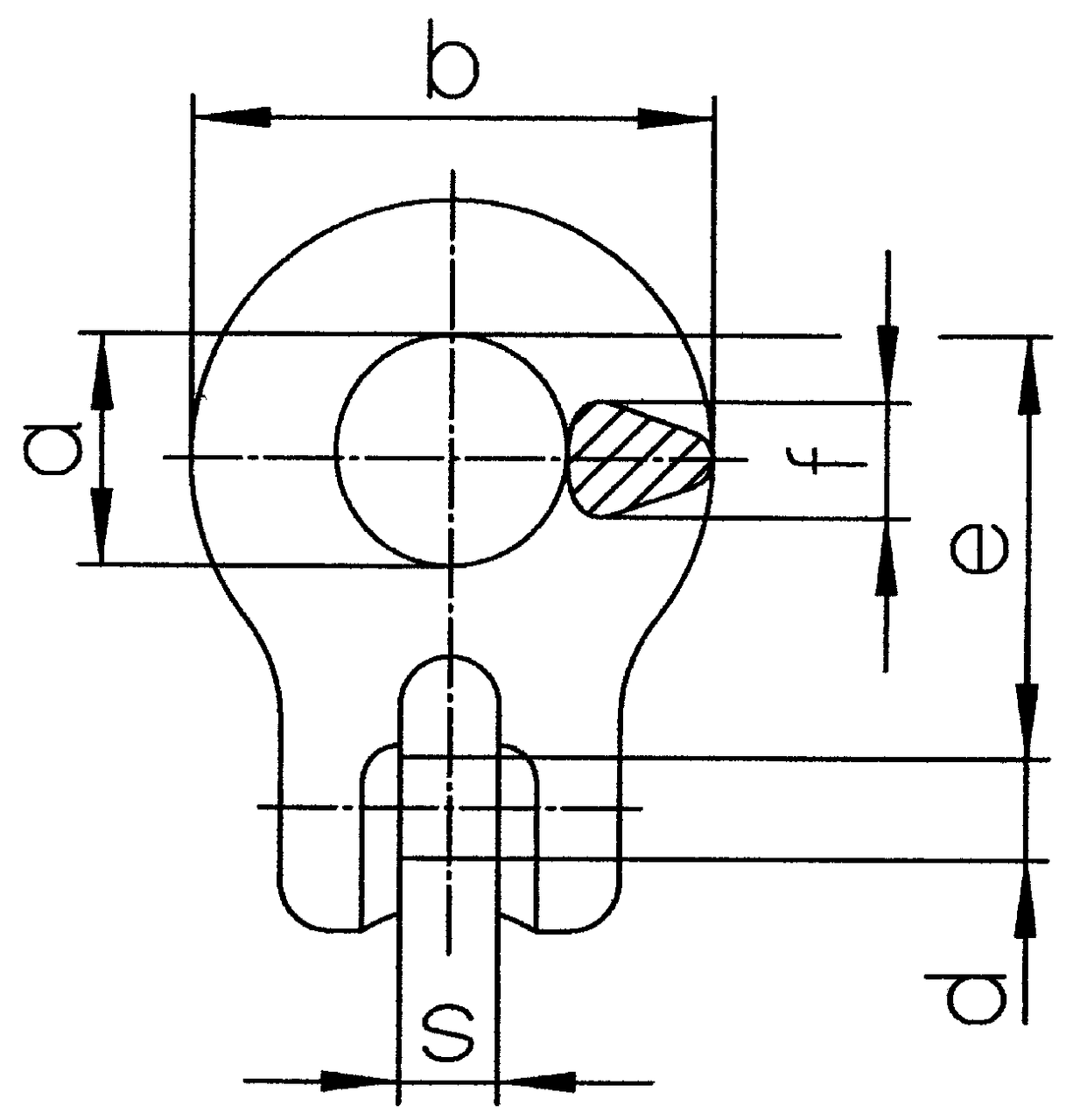

s (mm) e (mm) A (mm) B (mm) f (mm) D (mm) Vægt
kg
CAD
11.041766 KRW 5/6 1,4 7 31 18 38 8 7 0,08
11.041767 KRW 7 1,9 10 43 24 54 11 9 0,2
11.041773 KRW 8 2,5 10 43 24 54 11 10 0,2
11.041774 KRW 10 4 12 51 28 63 14 12,5 0,36
11.041775 KRW 13 6,7 15 63 33 76 17 16 0,7
11.041776 KRW 16 10 18 74 40 88 20 20 1,21
11.041777 KRW 19/20 16 23 94 50 114 24 24 2,38
11.041778 KRW 22 19 25 102 50 122 27 27 3,21
