Crosby
Generelt: Svirvel krog med nåleleje. Krogen kan dreje under last.




  • Materiale: Alloy stål, klasse 8.
  • Overflade: Rød malet.
  • Standard: EN 1677-2
  • Bemærk: Kan rotere med last. Findes også med kuglelejer, for højere belastning.
  • Sikkerhedsfaktor: 4:1.
  • Klasse: 8
Art. Nr. Type WLL
Ton

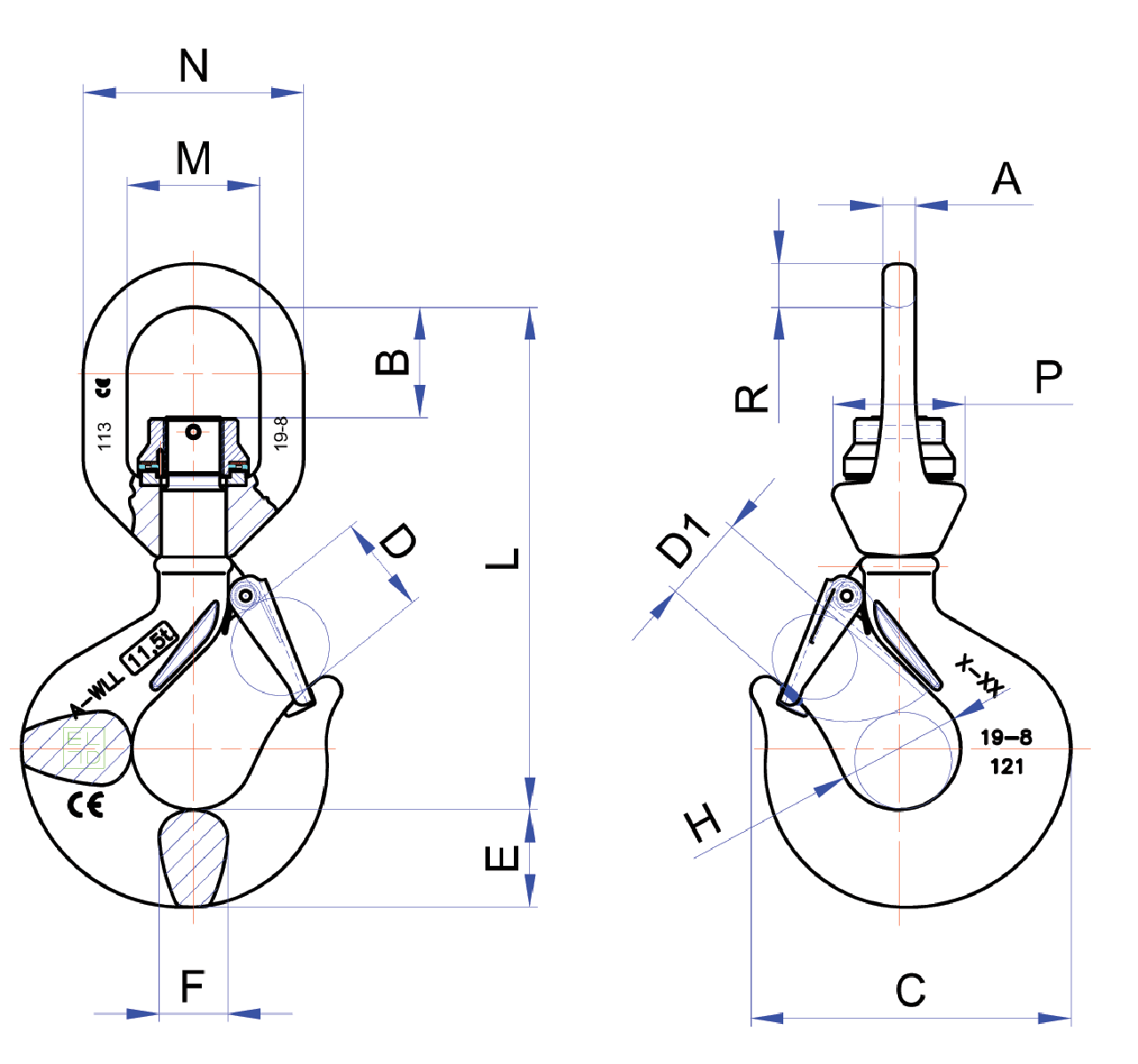

Kæde Ø (mm) A (mm) B (mm) C (mm) D (mm) D1 (mm) E (mm) F (mm) H (mm) L (mm) M (mm) N (mm) P (mm) R (mm) Vægt
kg
CAD
11.10168010ES 168010 ES 1,25 6 10 34 77 24 20 21 15 31 133 38 63 39 12,5 0,75
11.10168015ES 168015 ES 1,6 7 10 33 82 26 22 23 18 34 140 38 63 39 12,5 1
11.10168020ES 168020 ES 2,5 8 12,5 42 94 27 23 27 23 38 163 47 79 48 16 1,4
11.10168030ES 168030 ES 3,2 10 12,5 40 106 32 27 31 23 42 172 47 79 48 16 1,66
11.10168045ES 168045 ES 5,4 13 15 50 132 40 35 37 30 50 213 58 96 60 19 3,65
11.10168070ES 168110 ES 8 16 17,5 65 165 51 43 49 37 62 266 72 120 70 24 5,87
11.10168110ES 168150 ES 11,5 19 22 68 198 58 53 60 43 75 310 82 136 82 27 9,75
11.10168150ES 168150 ES 16 22 24 84 222 66 58 67 52 84 352 92 154 92 31 15,3
11.10168200ES 168200 ES 22 26 29 107 283 87 78 80 64 110 434 115 191 108 38 26,5
11.10168300ES 168300 ES 31,5 32 34 117 339 97 87 94 80 120 512 132 222 132 45 50
