VAN BEEST

Heavy duty kovs til beskyttelse af øjer på stålwire. Anbefales til rotationsfri stålwire og wire med stålhjerte.

Standard: Generelt til US Federal Specification FF-T-276b type III.

  • Materiale: Smedestål.
  • Mærkning: I henhold til standard
  • Overflade: Varmgalvaniseret.
  • Standard: EN 13411-1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

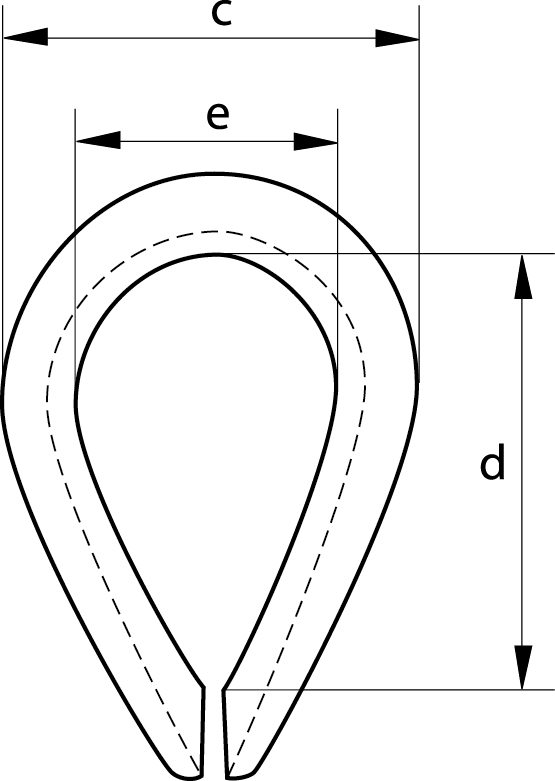

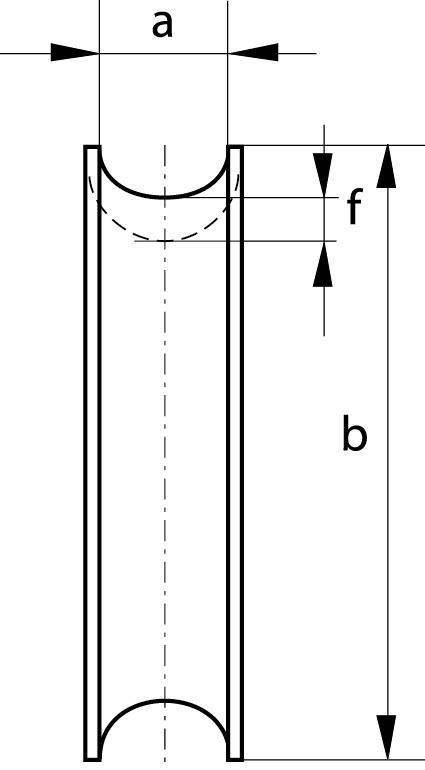

Art. nr. Diameter
mm
Diameter
mm
A
mm
B
mm
C
mm
D
mm
e
mm
f
mm
Vægt
kg/100 stk.
CAD
10.25KCUS3060 6 7 55,5 38 41 22 1,6 2,7
10.25KCUS3080 8 9 63,5 46 47,5 27 2 5,1
10.25KCUS3100 9 11 73 54 54 28,5 2,8 9,1
10.25KCUS3110 11 12 82,5 60 60 32 3,2 13,9
10.25KCUS3120 13 13,5 92 70 70 38 3,6 19,9
10.25KCUS3140 14 15 92 68 70 38 3,6 20,5
10.25KCUS3160 16 16,5 108 79 82,5 44,5 4 29,8
10.25KCUS3190 19 20 127 97 95 51 5,5 60,8
10.25KCUS3220 22 24 140 108 108 57 5,5 80,4
10.25KCUS3250 25 27 156 125 114 63,5 6,3 109
10.25KSUS3420 41 43,5 286 206 203 102 12,7 731
10.25KSUS3450 45 47 310 216 229 114 12,7 778
10.25KSUS3560 57 59,5 435 302 356 178 12,7 1,935
10.25KSUS3750 76 78,5 514 356 419 200 19 3,85
10.25KSUS3640 664 66 464 311 378 178 19 2,64
10.25KSUS3480 48-51 50 384 264 305 152 12,7 1,15
10.25KCUS3280 28-32 30 178 149 130 73 6,3 147
10.25KCUS3320 32-35 33 205 172 159 89 12,7 366
10.25KSUS3350 35-38 36,5 229 181 165 89 12,7 478
