Blue Wave
  • Ikke til løft

Gevindterminaler anvendes til at spænde en wire op, enten ved hjælp af møtrikker og skiver eller som del af en vantskrue.

Funktioner:

  • Stort udvalg af størrelser
  • De fås med højre og venstre gevind.
  • Andre størrelser eller UNF-gevind fås på anmodning
  • Fås med eller uden møtrik.
  • Materiale: Rustfrit stål AISI 316.
  • Arbejdstemperatur: -50°C op til +100°C og kort op til +200°C
  • Overflade: Højpoleret.
  • Bemærk: Varenumre der slutter med et "N", inkluderer en møtrik.
  • Advarsel: Det anbefales kraftigt at smøre gevindet før spænding.
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

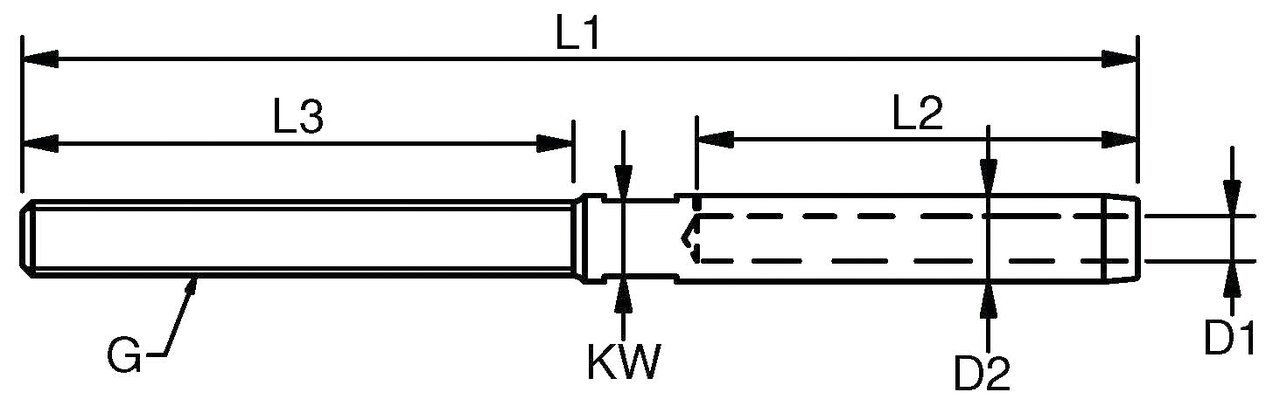

Art. nr. Wire diameter
mm
Brudstyrke
ton
Gevind G gevind D1
mm
D2
mm
L1
mm
L2
mm
L3
mm
KW
mm
Vægt
kg/100 stk.
CAD
10.07900205N 2 0,8 R* M5 2,2 5,5 80 24 42 4,5 1,4
10.07910205N 2 0,8 L* M5 2,2 5,5 80 24 42 4,5 1,4
10.07912505N 2,5 0,8 L* M5 2,8 5,5 82 27 42 4,5 1,5
10.07910306N 3 1,2 L* M6 3,3 6,35 100 38 48 5,0 2
10.07900306N 3 1,2 R* M6 3,3 6,35 100 38 48 5,0 2
10.07910406N 4 1,2 L* M6 4,4 7,50 110 45 48 6,0 2,4
10.07900406N 4 1,2 R* M6 4,4 7,50 110 45 48 6,0 2,4
10.07900408N 4 1,7 R* M8 4,4 7,50 117 45 57 6,0 3
10.07910408N 4 1,7 L* M8 4,4 7,50 117 45 57 6,0 3
10.07910508N 5 2,2 L* M8 5,3 9,0 123 51 57 7,0 4
10.07900508N 5 2,2 R* M8 5,3 9,00 123 51 57 7,0 4
10.07910510N 5 2,5 L* M10 5,3 9,00 130 51 63 7,0 4,5
10.07900510N 5 2,5 R* M10 5,3 9,00 130 51 63 7,0 4,5
10.07900610N 6 3,5 R* M10 6,5 12,58 145 64 63 11 8,4
10.07910610N 6 3,5 L* M10 6,5 12,58 145 64 63 11 8,4
10.07910612N 6 5,1 L* M12 6,5 12,58 162 64 80 11 11
10.07900612N 6 5,1 R* M12 6,5 12,58 162 64 80 11 11
10.07900712N 7 5,1 R* M12 7,5 14,20 170 70 80 12 13,3
10.07910712N 7 5,1 L* M12 7,5 14,20 170 70 80 12 13,3
10.07910714N 7 6,8 L* M14 7,5 14,20 180 70 89 12 16
10.07900714N 7 6,8 R* M14 7,5 14,20 180 70 89 12 16
10.07910812N 8 5,1 L* M12 8,4 16,00 185 83 80 14 19,2
10.07900812N 8 5,1 R* M12 8,4 16,00 185 83 80 14 19,2
10.07910814N 8 6,9 L* M14 8,4 16,00 194 83 89 14 20
10.07900814N 8 6,9 R* M14 8,4 16,00 194 83 89 14 20
10.07900816N 8 8,7 R* M16 8,4 16,00 203 83 100 14 23
10.07910816N 8 8,7 L* M16 8,4 16,00 203 83 100 14 23
10.07901016N 10 9,4 R* M16 10,5 17,80 210 89 100 15 35
10.07911016N 10 9,4 L* M16 10,5 17,80 210 89 100 15 35
10.07901020N 10 9,7 R* M20 10,5 17,80 230 89 120 15 35
10.07911020N 10 9,7 L* M20 10,5 17,80 230 89 120 15 35
10.07901220N 12 11,4 R* M20 12,5 20,00 249 105 120 17 45
10.07911220N 12 11,4 L* M20 12,5 20,00 249 105 120 17 45
10.07901220XN 12 14,2 R* M20 12,5 21,40 265 120 120 19 50
10.07911220XN 12 14,2 L* M20 12,5 21,40 265 120 120 19 50
10.07911422N 14 15,9 L* M22 14,8 25,00 308 140 140 22 76,8
10.07901422N 14 15,9 R* M22 14,8 25,00 308 140 140 22 76,8
10.07901622N 16 18,2 R* M22 17,0 28,00 333 160 140 25 97,8
10.07911622N 16 18,2 L* M22 17,0 28,00 333 160 140 25 97,8
10.07911624N 16 19,4 L* M24 17,0 28,00 363 160 170 25 111
10.07901624N 16 19,4 R* M24 17,0 28,00 363 160 170 25 111
10.07901927N 19 23 R* M27 20,0 34,50 425 200 180 30 209
10.07911927N 19 23 L* M27 20,0 34,50 425 200 180 30 209
10.07902230N 22 28 R* M30 23,5 40,50 480 230 200 36 314
10.07912230N 22 28 L* M30 23,5 40,50 480 230 200 36 314
10.07902636N 26 41 R* M36 27,5 46,00 550 280 220 41 470
10.07912636N 26 41 L* M36 27,5 46,00 550 280 220 41 470
* Note: Terminal OD = 21,4
* L - Venstre ; R - Højre
