STARCON forkrøppet anker adskiller sig fra de øvrige kun ved dens forkrøppede form. Denne særlige form tillader installation af dette anker i for eksempel sandwich- betonvægge. Det forkrøppede anker anvendes til at sikre, at elementet hænger lige under montage. Foden af ankeret er monteret i midten af bagpladen af sandwichelementet. Dette sikrer en korrekt belastningsoverførsel.
Standard: CEN15728 / BV-BS 6205.
- Materiale: Stål S355.
- Mærkning: Lastgruppe+S, batch code, CE.
- Arbejdstemperatur: 200°C.
- Overflade: Sort eller varmgalvaniseret.
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Download CAD
Beskrivelse
Skab CAD
Download
|

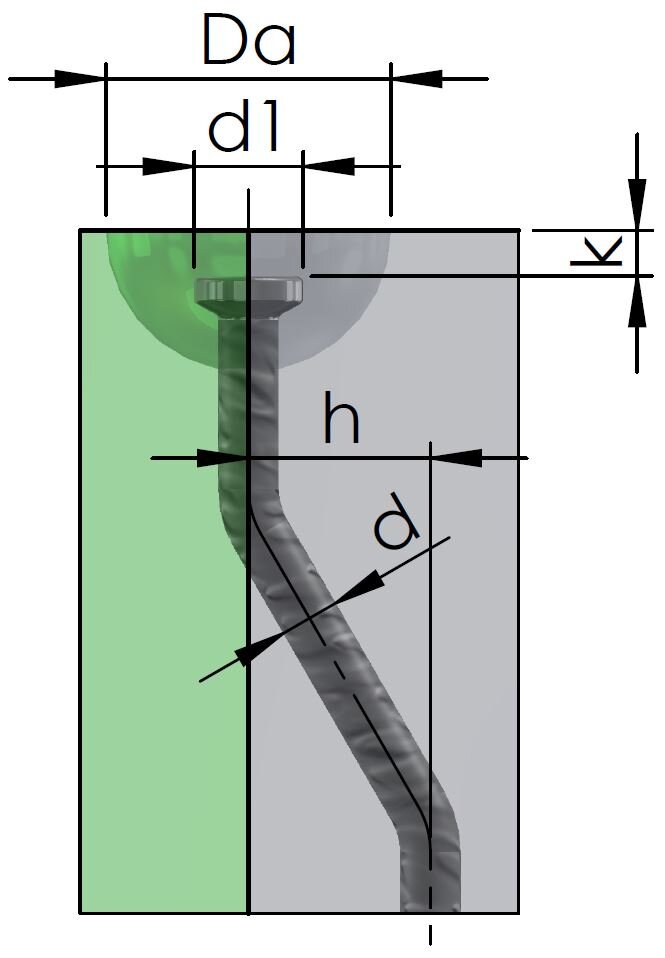

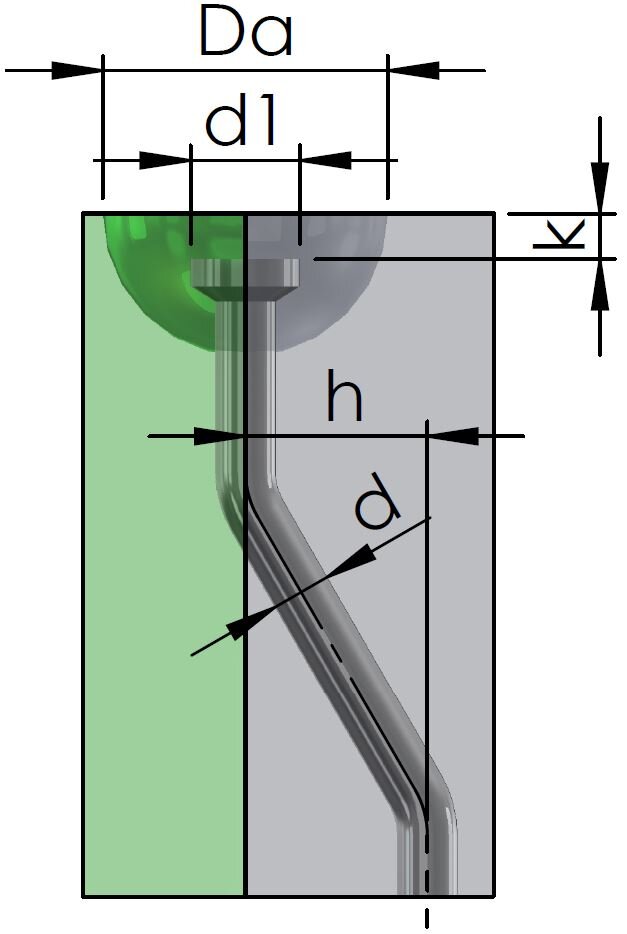

Art. nr.
|
Lastgruppe
|
l
|
d
|
d1
|
h
|
k
|
Da
|
Vægt
|
|
Sort
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
kg
|
|
99.10103388SW
|
2.5
|
508
|
14
|
26
|
50
|
11
|
74
|
0,70
|
|
99.10105565SW
|
5.0
|
885
|
20
|
36
|
60
|
15
|
94
|
1,74
|
|
99.1010751134S
|
7,5
|
900
|
24
|
46
|
60
|
15
|
118
|
4,62
|
|
99.10110650S
|
10.0
|
1284
|
28
|
46
|
70
|
15
|
118
|
7,25
|
|
99.101151065SW
|
15.0
|
1535
|
34
|
69
|
70
|
15
|
160
|
12,69
|
