Transportanker med flad ende og tværhul. Det bruges sammen med en armeringsstang, der føres igennem hullet for at forankre transportankeret. På grund af de fleksible forankringsmuligheder kan disse transportankre bruges i forskellige komponenter - vægge, plader, rør osv. Gevindet er skåret i stort format.

Dette produkt opfylder kravene i CEN/TR 15728 VDI/BV-BS-retningslinjer 6205 og det europæiske maskindirektiv 2006/42 / EF.

  • Materiale: Transportankrene er fremstillet af stålrør for præcisionsanvendelse til DIN EN 10305 (kvalitet E 355 + N)
  • Mærkning: I henhold til standard, CE
  • Overflade: Galvaniseret
  • Standard: DIN-EN 10305
  • Sikkerhedsfaktor: 3:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. dxL
mm
e
mm
g
mm
Vægt
kg/100 stk.
CAD
99.16K3010ZN M 10x50 10,3 22 3,1
99.16K3012ZN M 12x60 10,3 25 4,1
99.16K3016ZN M 16x79 13,3 27 11,1
99.16K3020ZN M 20x99 15,3 37 22
99.16K3024ZN M 24x112 17,3 43 30
99.16K3030ZN M 30x156 19,5 56 76,6

ZN = Galvaniseret

Download CAD

Beskrivelse

Skab CAD
Download

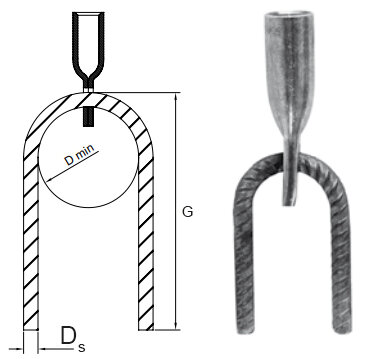

U-bar forankring B500B
d ds Dmin G
mm mm mm mm
M 10 8 60 250
M 12 8 60 300
M 16 10 70 350
M 20 12 80 400
M 24 14 100 450
M 30 16 130 600
