ALPHA wirestrop med excentrisk smedet hoved, for løft og transport.
Hovedet skal skrues stramt til.

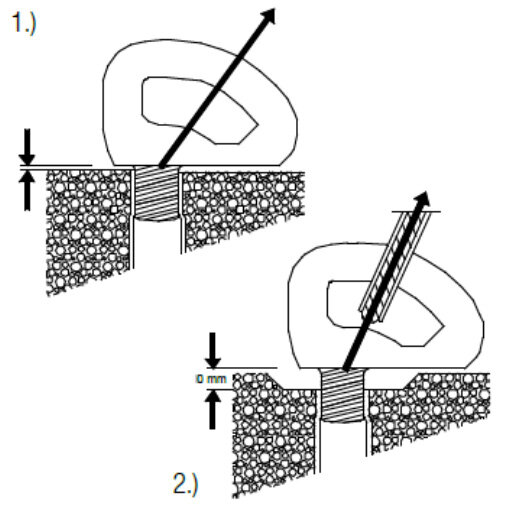

1) Efter at have skruet det smedede hoved helt ind i ankeret, må det kun drejes én fuld runde tilbage for at matche løfte-/trækretningen.
2) Ingen reduktion i den tilladte belastningskapacitet, når du bruger 10 mm plastik holdeplader, selvom hovedet ikke kan skrues helt ind til.

Hver wirestrop i Schroeder transportankersystemet indeholder et mærke, der viser producenten, gevind og belastningsgruppe, hvilket sikrer korrekt identifikation.

Mærkaterne til identifikation af
- løftemetode (wirestrop) og
- transportanker
såvel som holdepladerne har den samme farve for hver gevindstørrelse.

Kravene i ”Sikkerhedsregler for løft af transportankre og -systemer til præfabrikerede betonelementer” samt instruktionerne for installation og brug skal overholdes.

Dette produkt opfylder kravene i CEN/TR 15728 VDI/BV-BS-retningslinjer 6205 og det europæiske maskindirektiv 2006/42 / EF.

  • Mærkning: Producent ID, gevind og lastgruppe
  • Sikkerhedsfaktor: 4:1

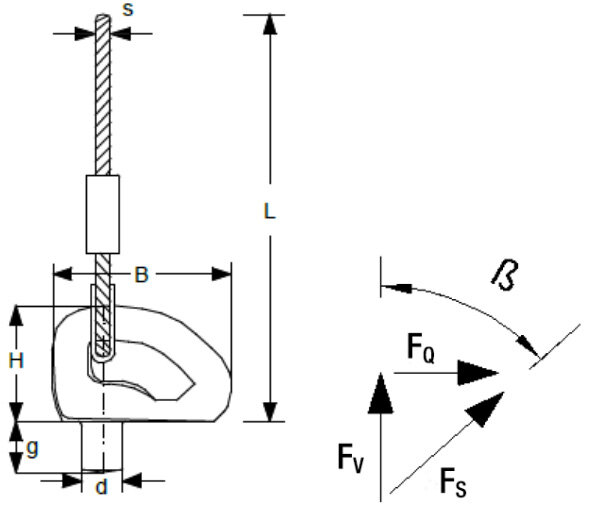

Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. B
mm
d
mm
H
mm
G
mm
L
mm
S
mm
Vægt
kg/100 stk.
CAD
99.16K4110MA 55 M 10 42 22 260 8 0,45
99.16K4112MA 55 M 12 42 24 260 8 0,45
99.16K4116MA 55 M 16 42 28 320 10 0,65
99.16K4120MA 89 M 20 69 34 380 12 1,5
99.16K4124MA 89 M 24 69 39 430 14 1,65
99.16K4130MA 89 M 30 69 46 490 16 2,5

Download CAD

Beskrivelse

Skab CAD
Download
Part Code Axial træk permFV
Vinkeltræk
permFS
90° træk
permFQ
  kN kN
99.16K4110MA 13 6,5
99.16K4112MA 17 8,5
99.16K4116MA 23 11,5
99.16K4120MA 44 22
99.16K4124MA 55 27,5
99.16K4130MA 72 36
